Une guitare manouche modèle "Selmer - Maccaferri".



Ce modèle de guitare a été rendu célèbre par Django Reinhardt qui en avait fait son instrument de prédilection...

  POUR EN SAVOIR PLUS CLIQUEZ SUR L'IMAGE ---------------> macca1

Si je m'en tiens au plan, la guitare  devrait ressembler à cette photo.  Cependant, le resultat final rique d'être assez différent....

J'ai trouvé le plan sur l'excellent site des luthiers amateurs : luthier2



La construction :

Les matériaux mis en oeuvre pour ce modèle :
  - les éclisses sont en contreplaqué bouleau ép. 4 mm, le barrage est en sapin.
  - le fond estfabriqué à partir d'une planche en sapin du Jura, j'ai acheté la table en épicéa.

- le manche est en ramin, la touche en palissandre.
  - Les silets en os à moelle

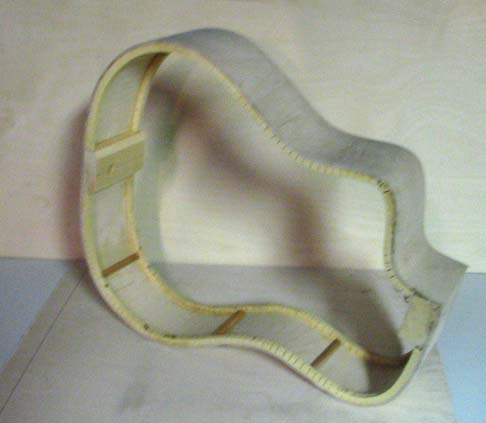

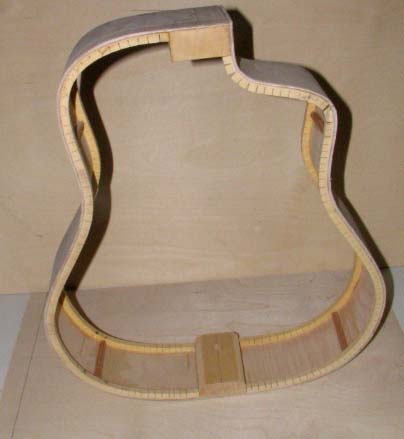

les éclisses et contre éclisses :

   Après cintrage à chaud, les éclisses sont placées dans le moule. Les contre-éclisses et les tasseaux sont collés.
n1    n2

C'est terminé, la caisse aura pour dimensions maximales  41x44 cm
n3    n4

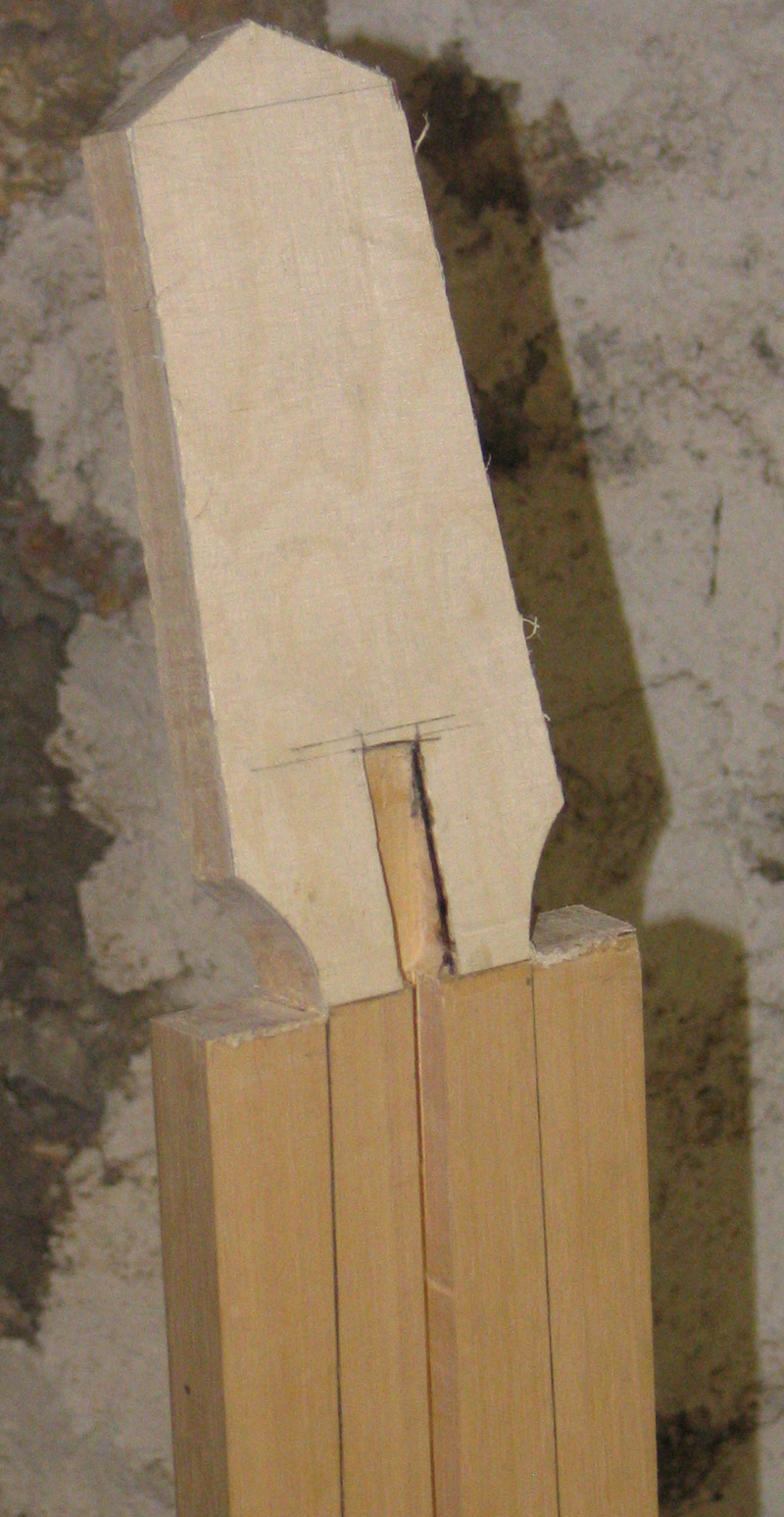

Pour le manche cliquer sur la photo :
                   manche

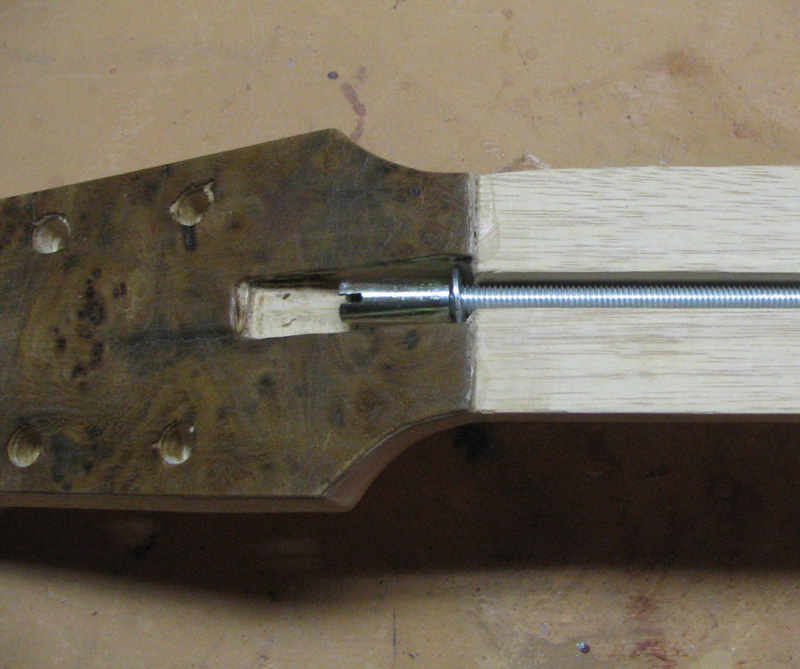

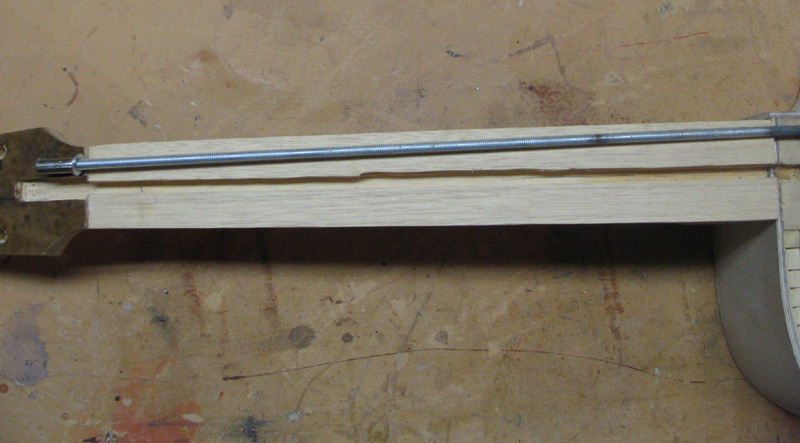

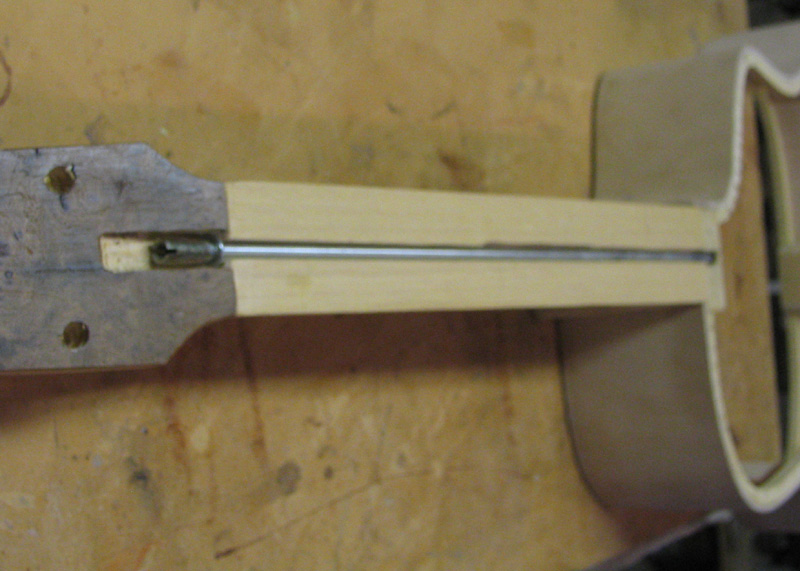

Le Truss-rod (réalisé avec une tige filetée de 6mm)


051 052 053

054 055    056


  Le bois pour le fond ou la table (cliquer sur l'image): sapin

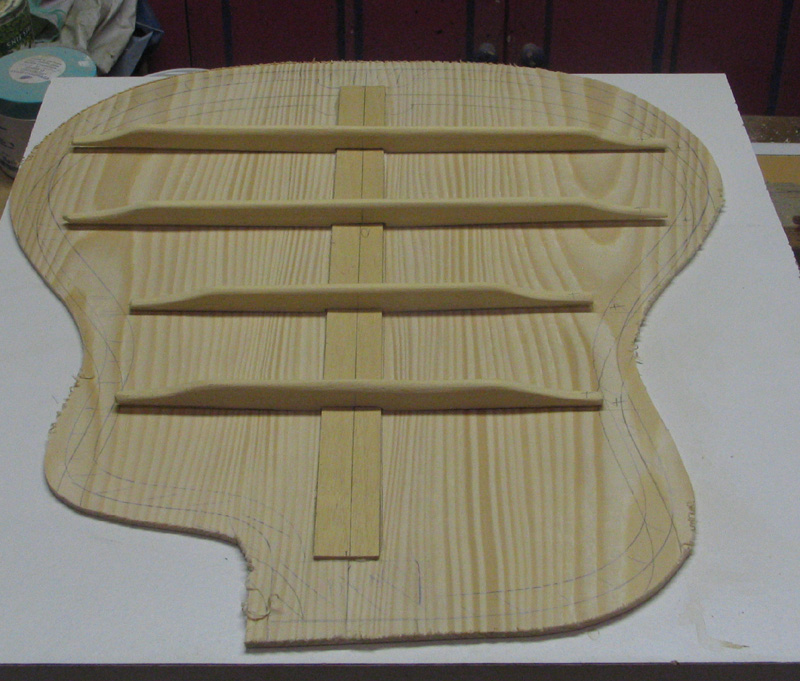

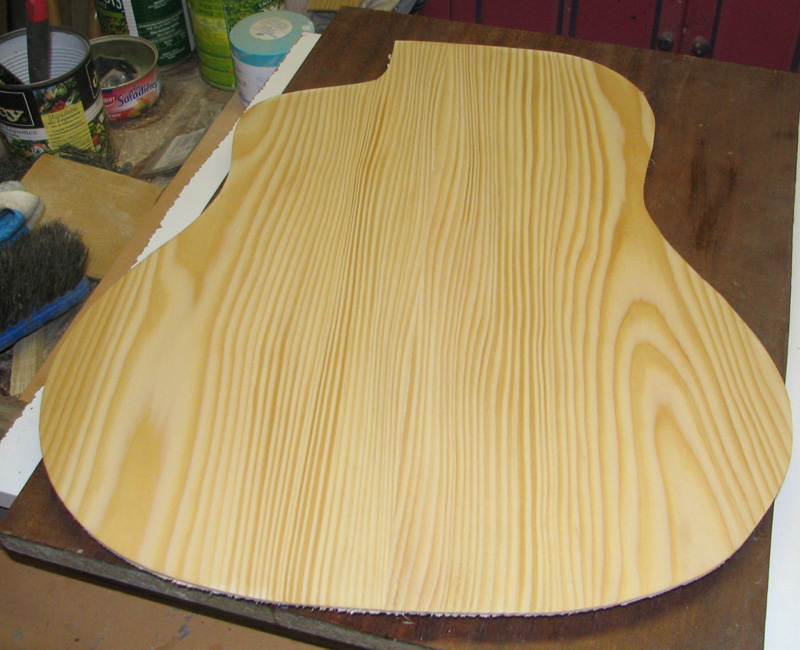

Le fond (bois de menuiserie - sapin):
0829    0501

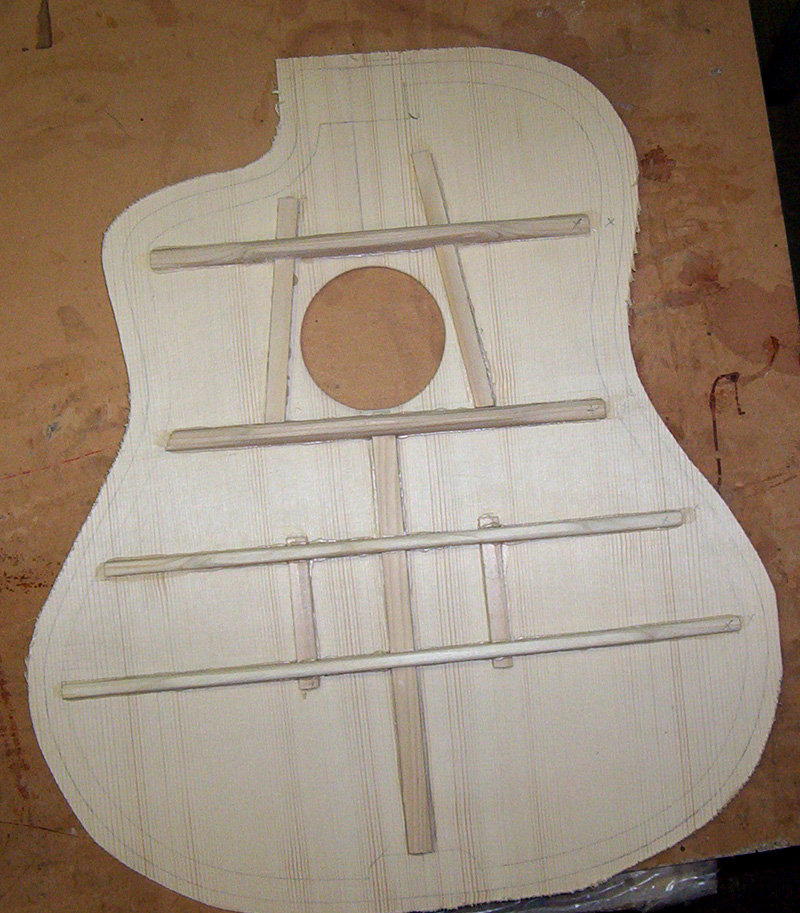

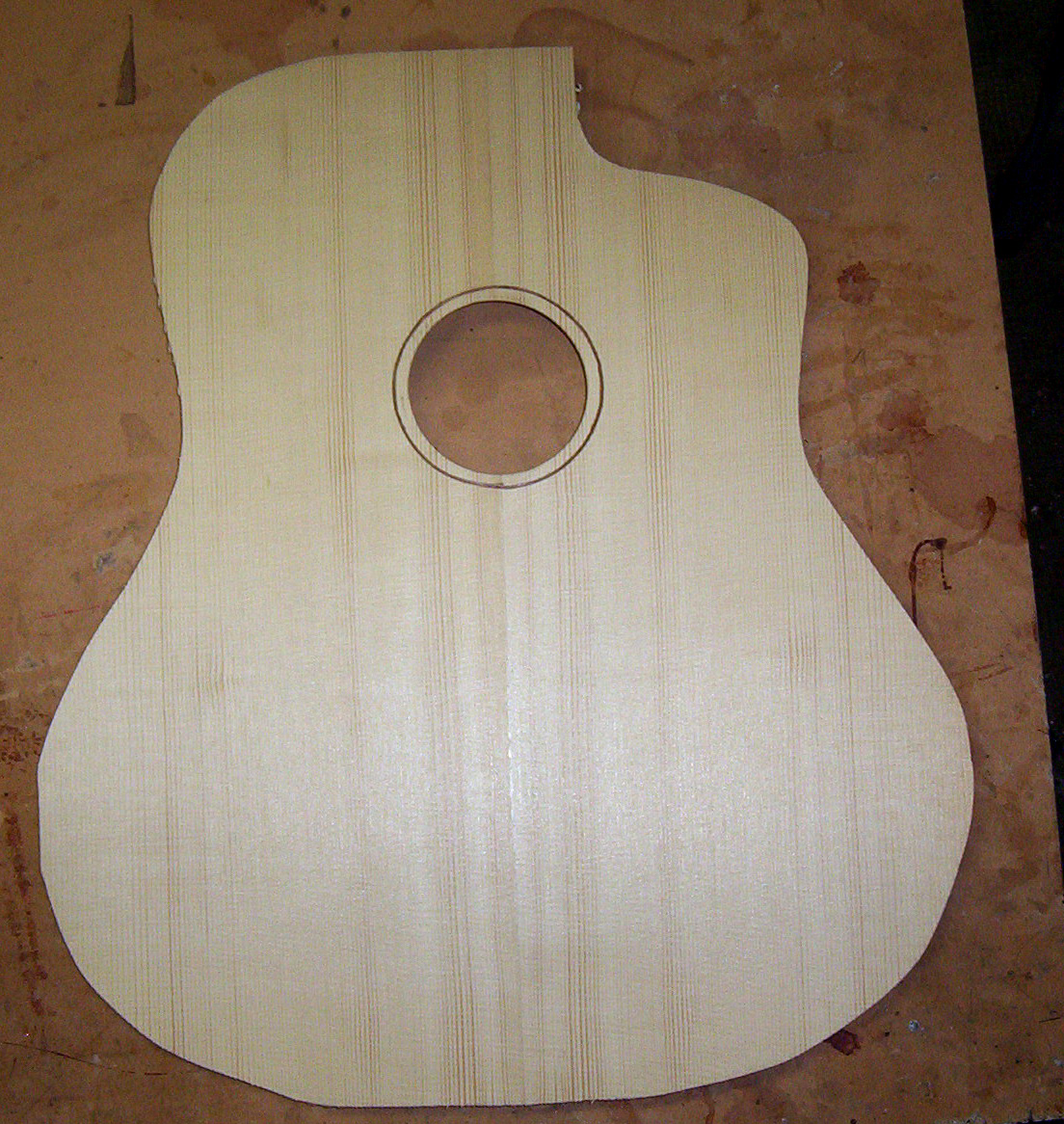

La Table (bois de lutherie -épicéa) :
143    142
La rosace (cliquer sur l'ane)ane

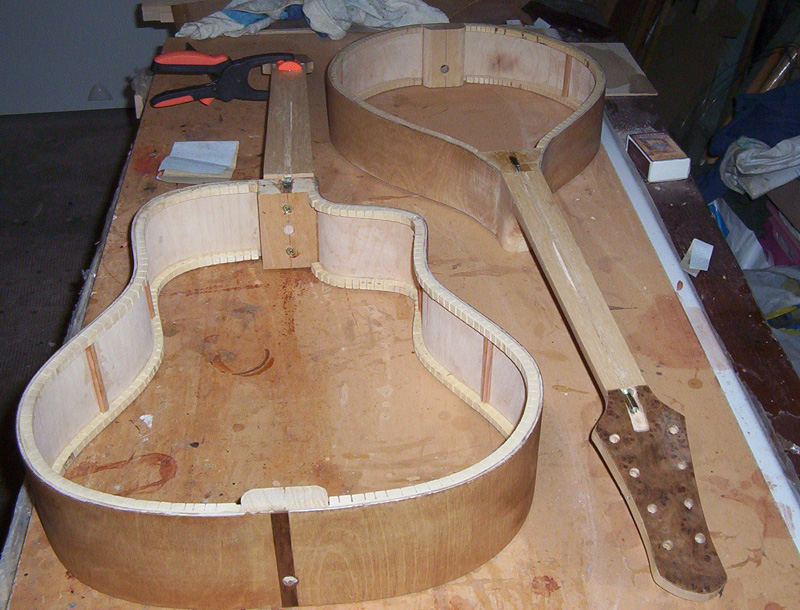

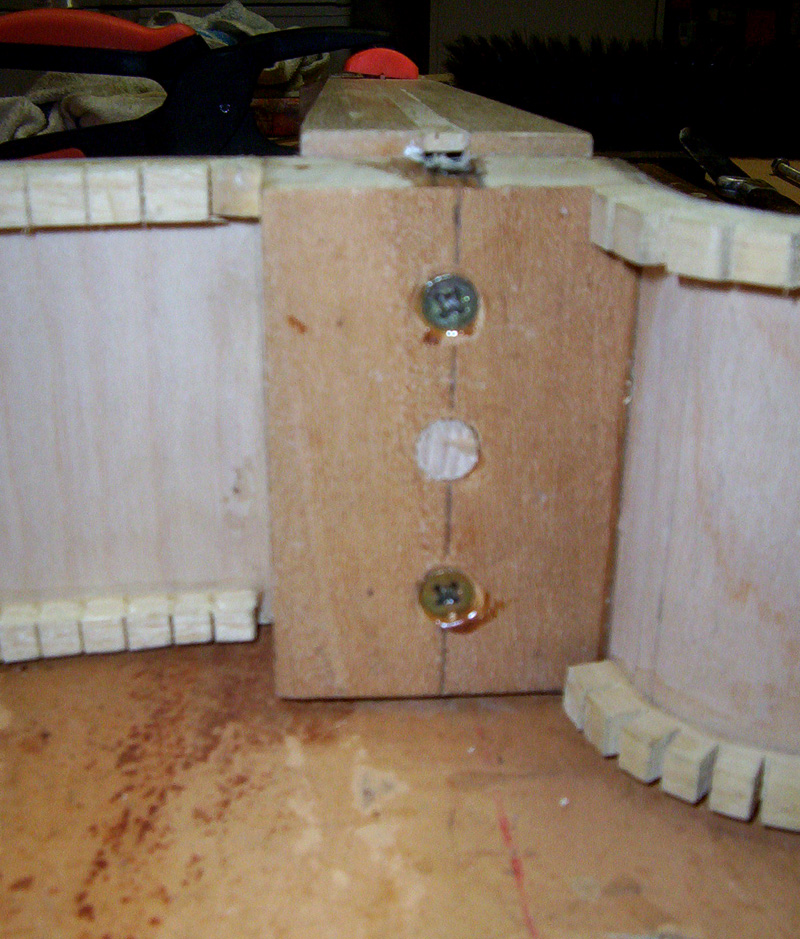

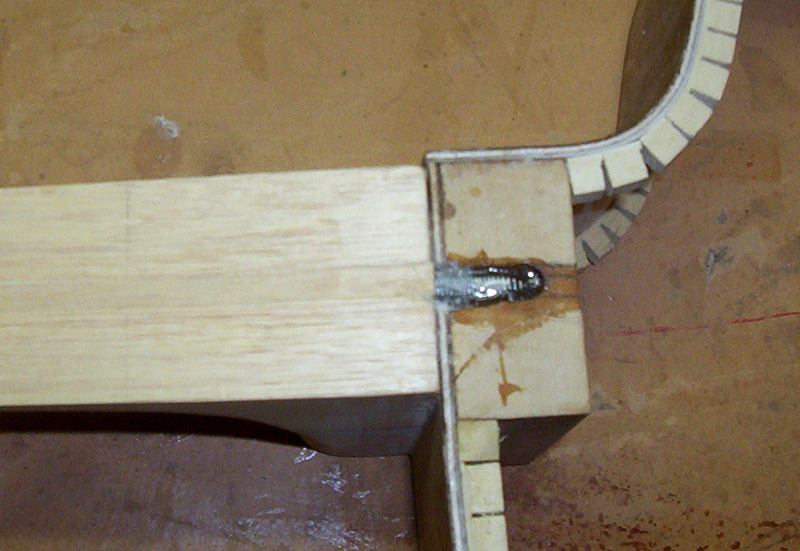

Collage du manche mise en place du truss-rod :
152 154 150

Collage de la table :
155 158

Un système de sonorisation primitif mais pas cher, la pastille piezzo :
175    176

178

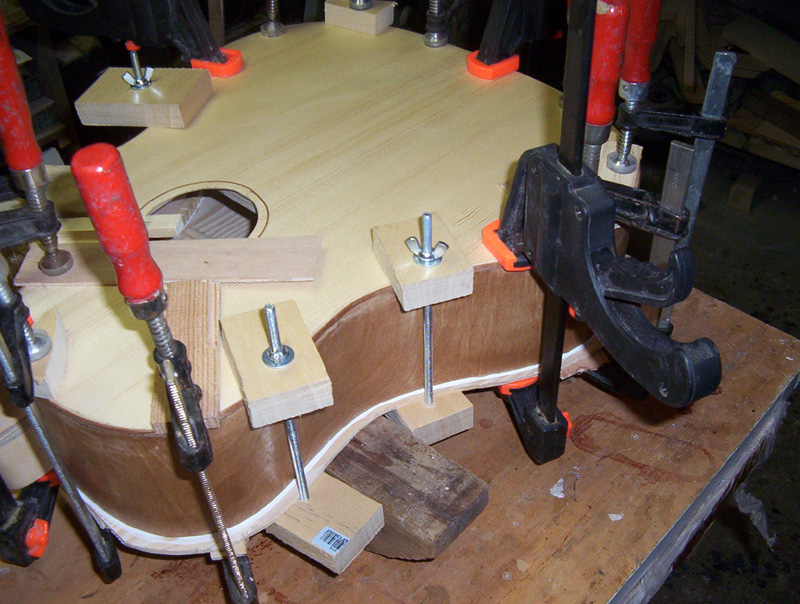

Collage du fond...



La pose des filets autour de la caisse (cliquer sur l'âne)       ane

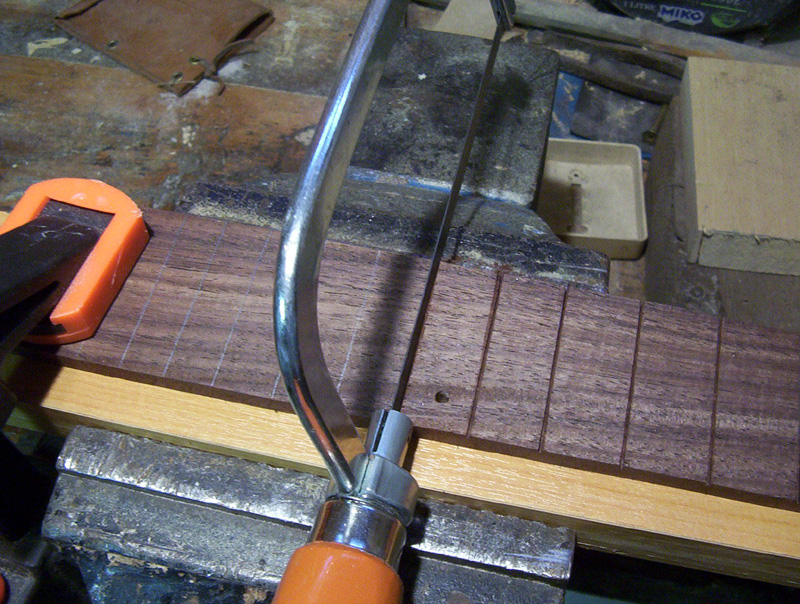

La touche : (cliquer sur l'image)   212

CONSTRUCTION SUITE et FIN :

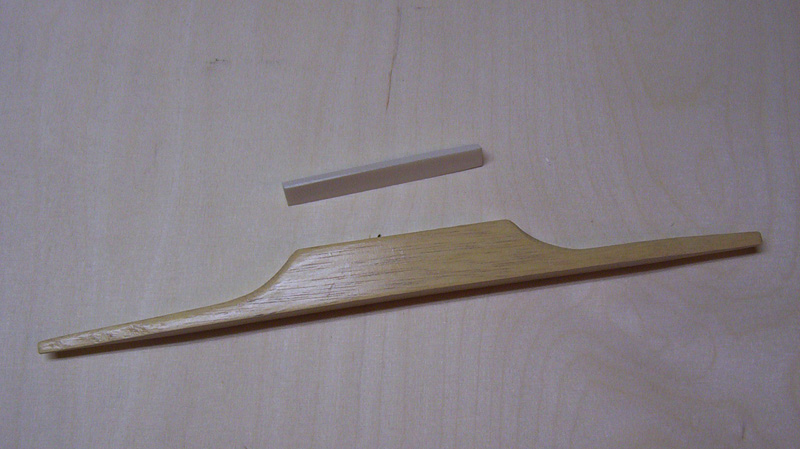

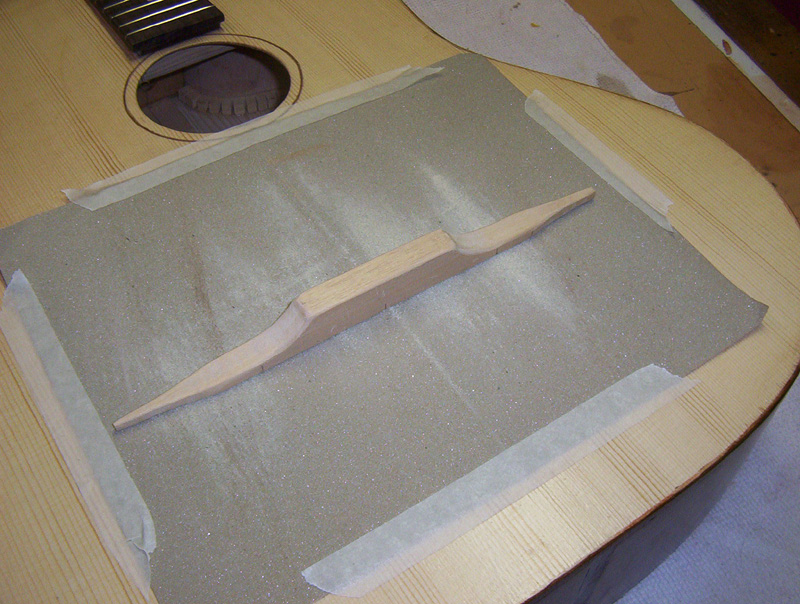

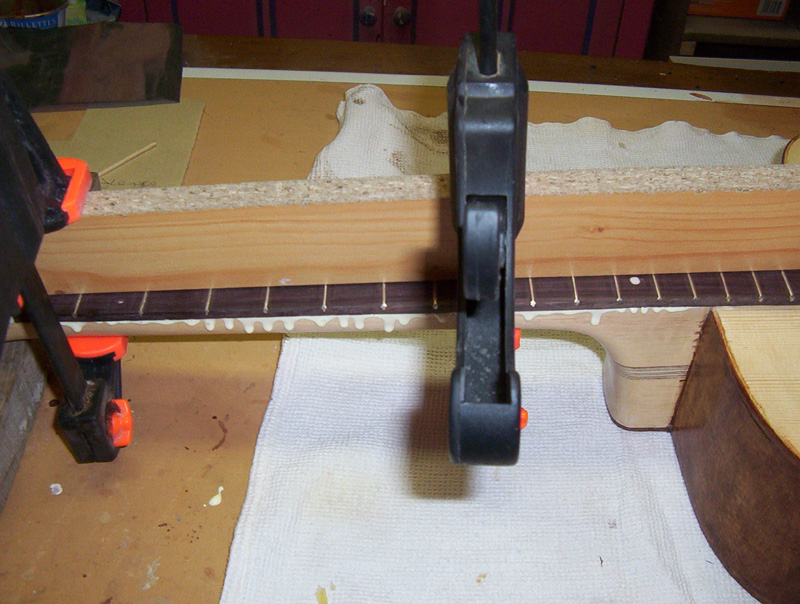

Collage de la touche                                          Le chevalet
211 222 227 228

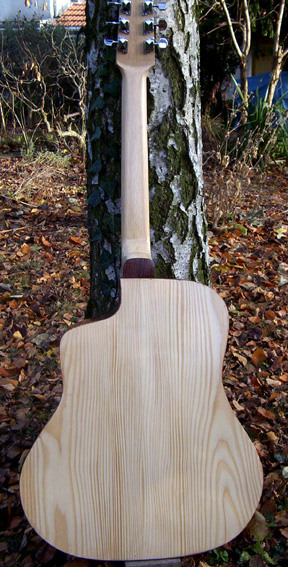

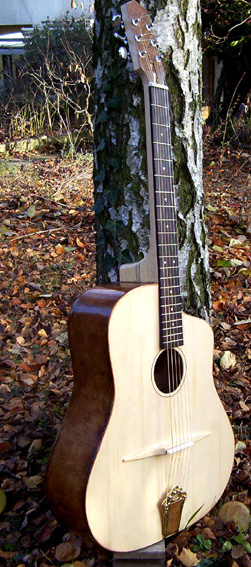

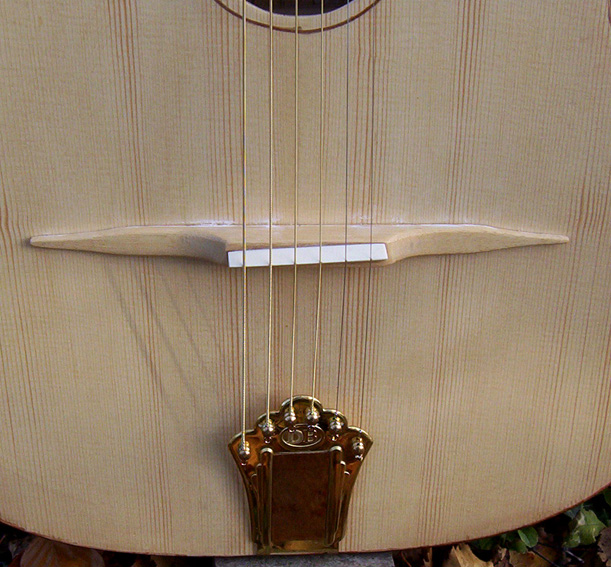

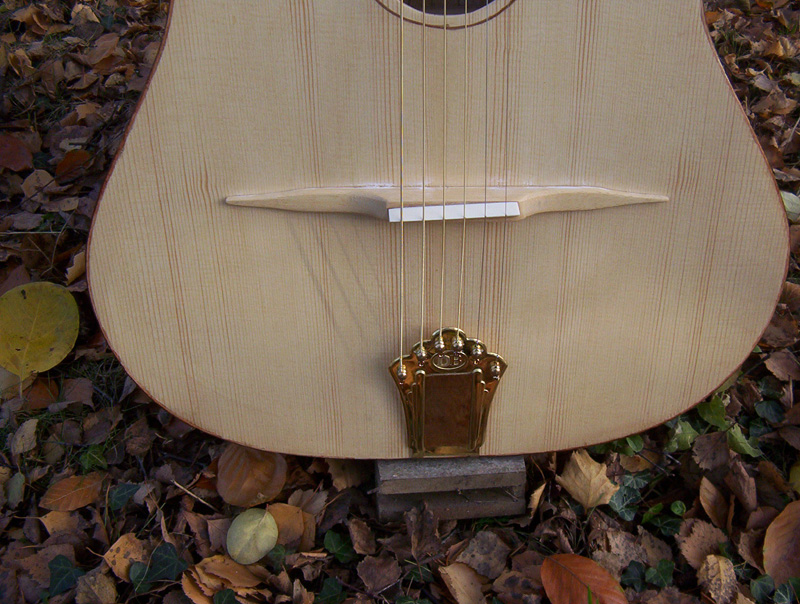

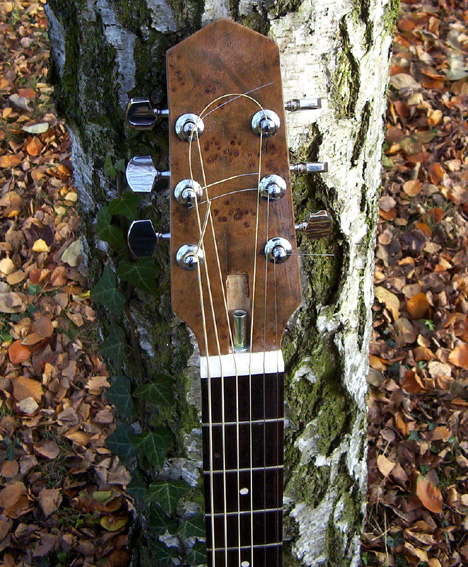

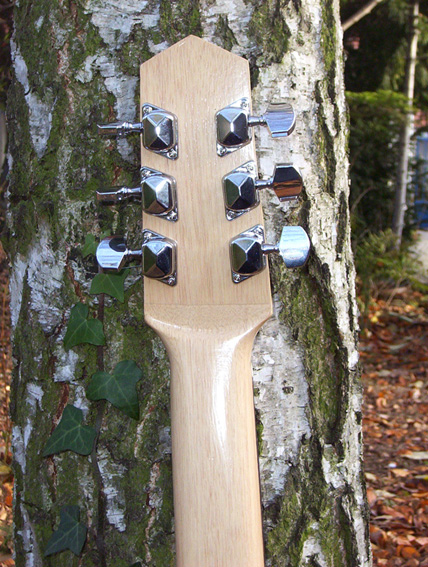

LE RESULTAT FINAL :

250  252  253  254

255   257   259

FIN...         debut
