C'est la partie essentielle de l'instrument, c'est là où
les
notes vont prendre naissance. Une touche avec deux silets et une corde
c'est déjà un instrument de musique ! Mais pour que
ça marche il faut que la touche soit parfaitement rectiligne
(sans creux ni bosses, mème infimes), ce qui n'est pas toujours
évident à réaliser. Et si on rajoute les frettes,
ce qui est le cas le plus
fréquent pour les guitares, le problème se corse...
En effet, la position de chaque frette détermine une note qui dépend de la longueur de la corde vibrante (le diapason). Il y a une frette tous les demi-tons, au maximum 24, soit 2 octaves par corde.
Il n'y a qu'une seule frette dont la position est simple à déterminer, celle qui donne l'octave de la note à vide produite par la corde vibrante. Pour un diapason de Xcm on obtient l'octave à X/2 cm du silet. Pour les autres on doit utiliser un outil mathématique, "la division du monocorde", qui permet d'obtenir par calcul et de proche en proche la position de chaque frette.
En effet, la position de chaque frette détermine une note qui dépend de la longueur de la corde vibrante (le diapason). Il y a une frette tous les demi-tons, au maximum 24, soit 2 octaves par corde.
Il n'y a qu'une seule frette dont la position est simple à déterminer, celle qui donne l'octave de la note à vide produite par la corde vibrante. Pour un diapason de Xcm on obtient l'octave à X/2 cm du silet. Pour les autres on doit utiliser un outil mathématique, "la division du monocorde", qui permet d'obtenir par calcul et de proche en proche la position de chaque frette.
Soient X1, X2, ...., Xi, ...,
X24 les distances des frettes 1,
2, ..., i, ..., 24 au silet de tête.
Soit X la longueur de la corde vibrante.
Alors X1 = X/17,817154 , X2 = (X-X1)/17,817154 + X1, ..., Xi=(X-Xi-1)/17,817154 + Xi-1, ....
Soit X la longueur de la corde vibrante.
Alors X1 = X/17,817154 , X2 = (X-X1)/17,817154 + X1, ..., Xi=(X-Xi-1)/17,817154 + Xi-1, ....
Pour
plus de théorie, allez
voir le site de M. Bourgeois : http://www.jpbourgeois.org/guitar/frets.htm#Théorie
Voici
quelques outils (théoriques) pour calculer la
position des frettes:
- Un tableur Excel très
bien fait par Jean- Luc Matte dont le site est dédié à la cornemuse :
(http://jeanluc.matte.free.fr/pj/frettes.xls ) Tableur1
(http://jeanluc.matte.free.fr/pj/frettes.xls ) Tableur1
- Chez (http://brigandalha.chez.tiscali.fr/Frettes/) Un
programme
- On peut aussi aller chez les Tontons luthiers
- On peut aussi aller chez les Tontons luthiers
Jusque
là tout va bien, seulement, il y a un gros
problème, la guitare sera fausse !
Et c'est assez difficile à résoudre car les cordes ne sont pas (et heureusement) en contact avec les frettes !
(Pour comprendre cliquer sur l'âne)
Et c'est assez difficile à résoudre car les cordes ne sont pas (et heureusement) en contact avec les frettes !
(Pour comprendre cliquer sur l'âne)
La construction : (Pour déterminer la position
des frettes, j'ai
utilisé mon outil d'âne et
un accordeur à piles ).
La touche est en palissandre
d'épaisseur 6mm. Les emplacements des frettes sont
tracés au crayon.
La touche de gauche est pour le bouzouki3 (diapason 60 cm), celle de droite pour la guitare
manouche (diapason 66 cm)

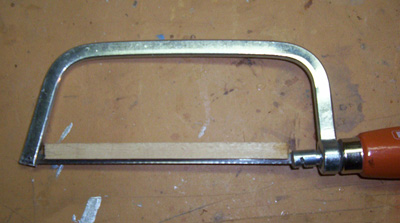

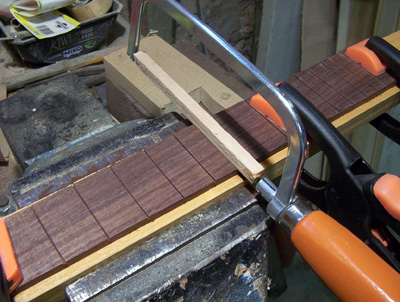

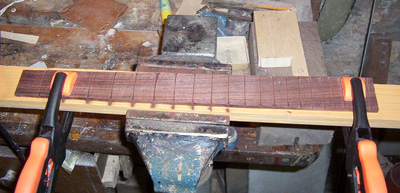

Réalisation des rainures pour les frettes (traits de scie) et outil utilisé
Les repères de touche sont
posés. Ce sont des petits morceaux d'os, rendus cylindriques par
meulage
puis enfoncés dans des trous préalablement réalisés avec une perceuse à colonne.

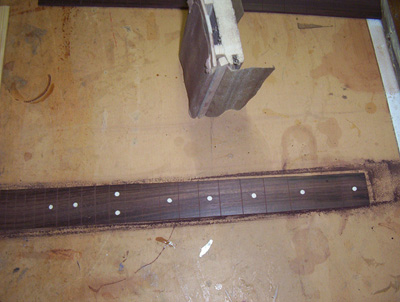

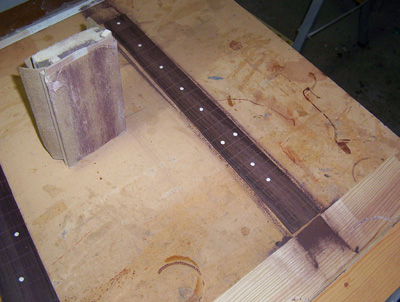

La touche est ensuite poncée avec un gabarit afin de lui donner une forme légèrement arrondie (le radius).

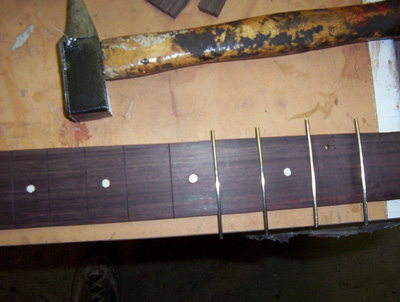

Les frettes sont enfoncées au marteau, coupées puis meulées (ou limées) sur la tranche.
La touche est enfin prête à être fixée sur le manche... retour bouzouki retour guitare
La touche de gauche est pour le bouzouki3 (diapason 60 cm), celle de droite pour la guitare
manouche (diapason 66 cm)
Réalisation des rainures pour les frettes (traits de scie) et outil utilisé
Les repères de touche sont
posés. Ce sont des petits morceaux d'os, rendus cylindriques par
meulagepuis enfoncés dans des trous préalablement réalisés avec une perceuse à colonne.
La touche est ensuite poncée avec un gabarit afin de lui donner une forme légèrement arrondie (le radius).
Les frettes sont enfoncées au marteau, coupées puis meulées (ou limées) sur la tranche.
La touche est enfin prête à être fixée sur le manche... retour bouzouki retour guitare
