Réalisation d'un manche
(bouzouki ou guitare)
Matériel: une planche de
2cm x 8 ou 9cm, un placage de
tête (2mm x 8cm x20 cm), colle à bois.
Outils : une scie égoïne, un guide de coupe (à fabriquer), un rabot (électrique), une défonceuse, une scie à onglet de précision
une scie sauteuse.
Outils : une scie égoïne, un guide de coupe (à fabriquer), un rabot (électrique), une défonceuse, une scie à onglet de précision
une scie sauteuse.
La tête
Schéma 1
Schéma 2
Découpe et collage de la tête :

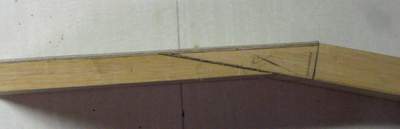

On scie la planche (en utilisant un guide de coupe - si on l'a fabriqué !-) sur un angle de 15 °.
C'est une opération assez délicate dont dépend le résultat final.
On rabote ensuite la partie découpée pour lui donner une épaisseur de 1,5 cm.
A l'aide d'une défonceuse on réalise sur l'autre morceau une gorge de 5 à 6 mm pour recevoir le futur truss-rod.
(voir shéma 1 ci-dessus)
On colle les deux
morceaux (bleu et jaune sur le schéma 1) pour réaliser la
tête. On terminera par le collage d'un plaquage de2mm d'épaisseur (un bout de cageot peut faire l'affaire). (voir shéma 2 ci-dessus)

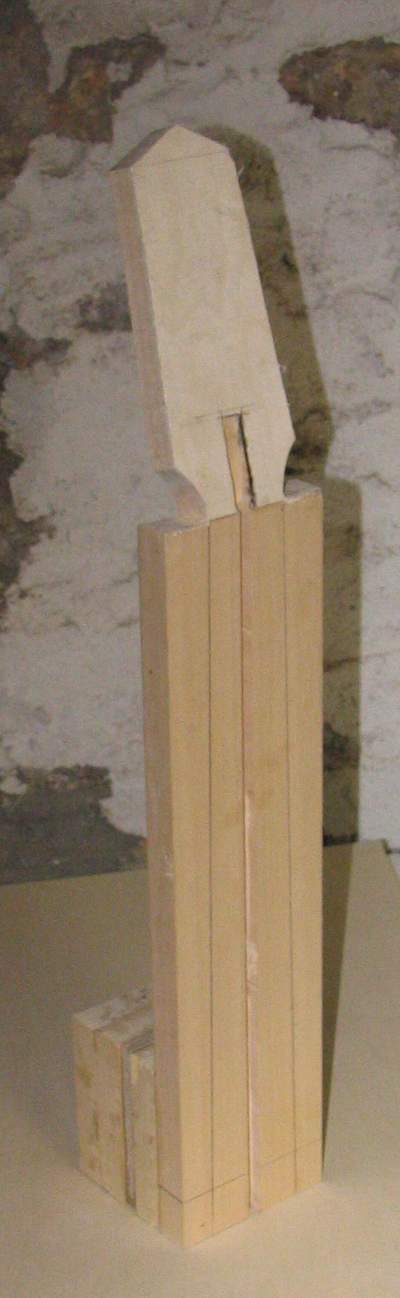

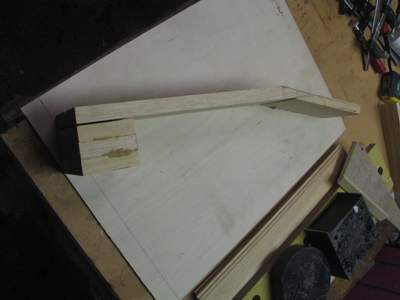

Photos du resultat obtenu :
Le Talon :
C'est un bloc de 8cm x 9cm réalisé avec des morceaux de la planche du manche.

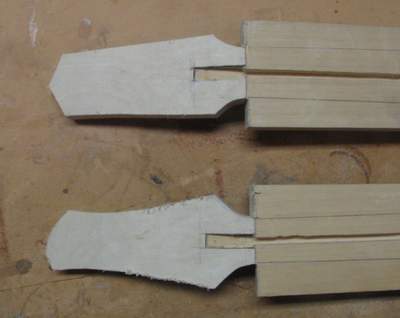

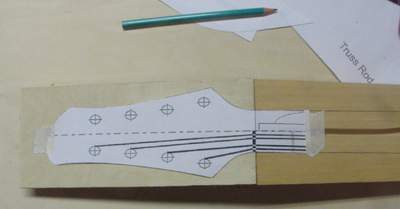

Découpe de la tête à la
scie sauteuse :
Bouzouki et
guitare
Découpe du Talon :
On
utilise une scie à onglet de précision.
L'angle de coupe est de 88,5° pour le bouzouki et de
85° pour la guitare.

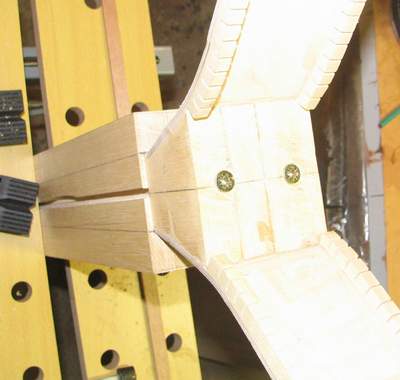

Fixation du manche sur la caisse : J'utilise deux vis aglo et une cheville de 10.
Découpe du manche à la scie sauteuse et à l'égoïne :
Résultat :
Le manche du bouzouki est découpé.

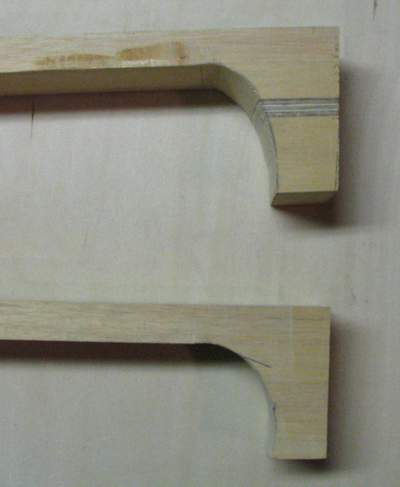

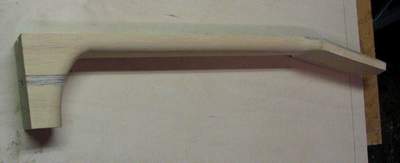

Mise en forme du talon (scie sauteuse et rape) :
Pour la
guitare (en haut) et le bouzouki.

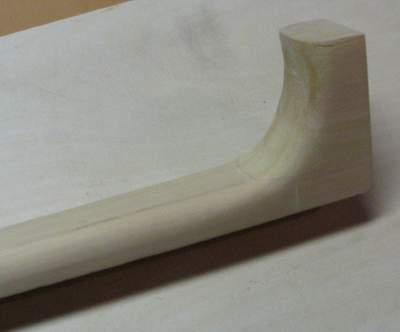

Il faut ensuite terminer le manche pour lui donner sa forme définitive. J'utilise pour cela de nombreux outils : couteau, rapes, limes, papier de verre ...., et de l'huile de coude. ( Une mini perceuse genre "Dremel" peut rendre aussi de grands services).

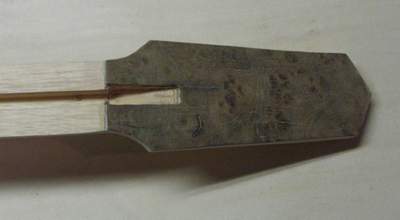

Pour finir la tête, je colle une mince feuille de placage.
C'est un placage loupe d'orme récupéré sur un vieux bois de lit.
C'est presque fini, il faut à présent installer les mécaniques.
On
utilise une scie à onglet de précision.L'angle de coupe est de 88,5° pour le bouzouki et de
85° pour la guitare.
Fixation du manche sur la caisse : J'utilise deux vis aglo et une cheville de 10.
Découpe du manche à la scie sauteuse et à l'égoïne :
Résultat :
Le manche du bouzouki est découpé.
Mise en forme du talon (scie sauteuse et rape) :
Pour la
guitare (en haut) et le bouzouki.Il faut ensuite terminer le manche pour lui donner sa forme définitive. J'utilise pour cela de nombreux outils : couteau, rapes, limes, papier de verre ...., et de l'huile de coude. ( Une mini perceuse genre "Dremel" peut rendre aussi de grands services).
Pour finir la tête, je colle une mince feuille de placage.
C'est un placage loupe d'orme récupéré sur un vieux bois de lit.
C'est presque fini, il faut à présent installer les mécaniques.

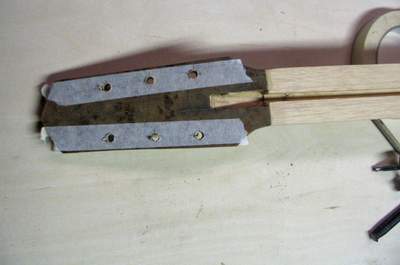

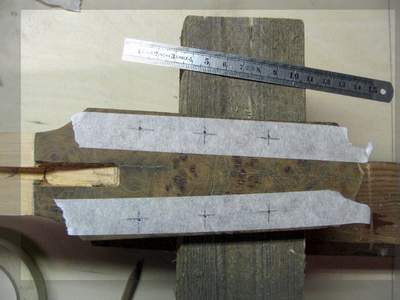

Tracage des trous : 10-11 mm du bord et espacés de 33mm.
Les trous sont réalisés avec une perceuse à colonne.
J'utilise des mecaniques à bain d'huile pour le bouzouki et des mécaniques
classiques pour la guitare.

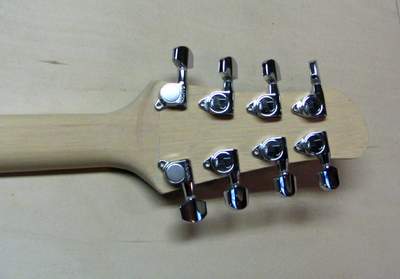

Voici quelques photos de la tête de la guitare.

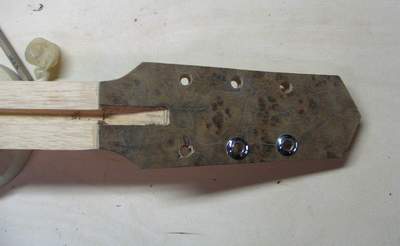

Et de la tête du bouzouki ....
Ouf, C'est terminé
