Un troisième bouzouki qui je l'espère sera mieux que les deux autres ...

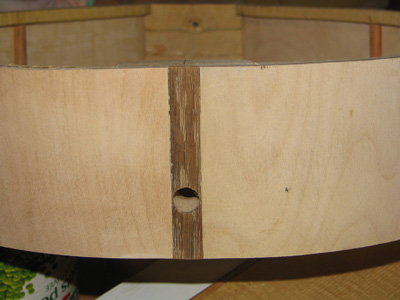

La caisse : (contreplaqué bouleau 4mm)
    bouzouk3_1 bouzouk3_2 0521

Pour le manche, cliquer sur la photo :
                                            manche

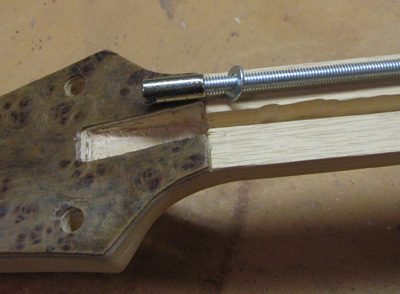

Le Truss-rod :
(tige filetée de 6mm)

    0503 0504 0505

Le bois pour le fond ou la table (cliquer sur l'image): sapin

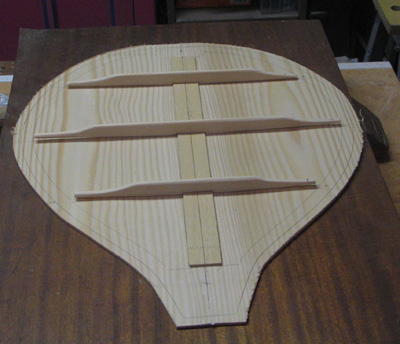

     Le fond avec son barrage (bois de menuiserie - sapin):

          0828    0503

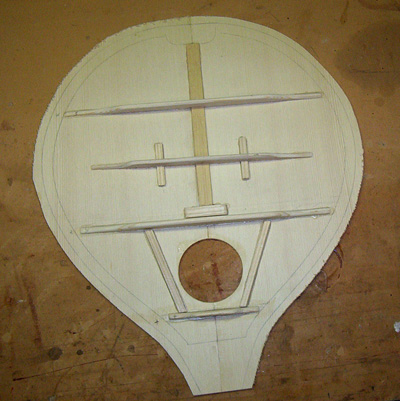

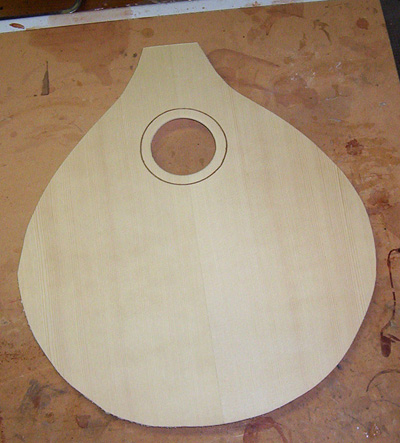

    La table avec son barrage (bois de lutherie - épicéa) :

165    149     Pour la rosace (cliquer sur l'ane) : ane

Collage du manche et mise en place du truss-rod :
Le manche est chevillé, vissé et collé sur la caisse. Le truss-rod (tige filetée de 6mm) est insérré dans le manche, son extrémité coté caisse est collée à l'araldite, le tout est recouvert d'un lamelle de bois de la même nature que le manche (du ramin).

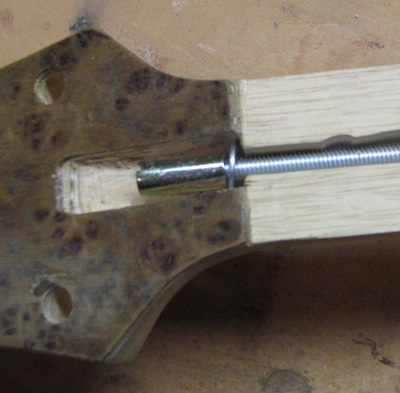

  Collage araldite :                           Vis de réglage coté tête :
139 140 141

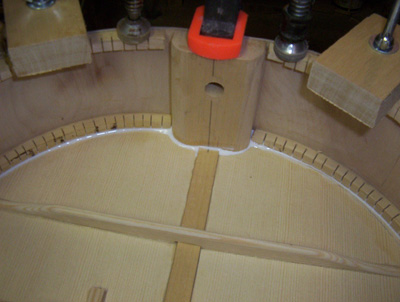

Collage de la table :
166    167    168

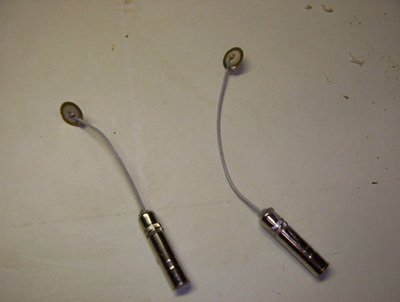

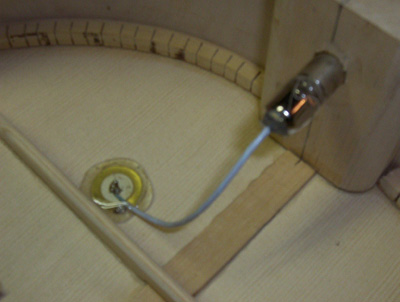

La pastille Piezzo va permettre de raccorder (via une prise jack femelle) le bouzouki à un ampli. Ce système est un peu primitif, mais ça marche pas trop mal surtout si on utilise un pré-ampli:
175177

La pose des filets autour de la caisse (cliquer sur l'âne)   ane
La touche : (cliquer sur l'image)   212

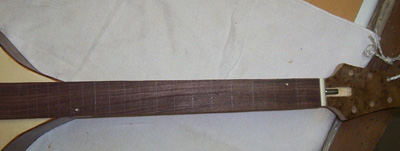

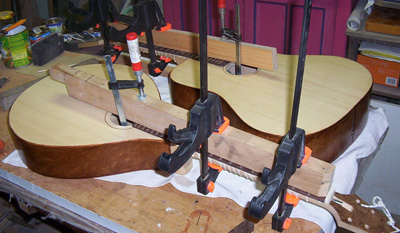

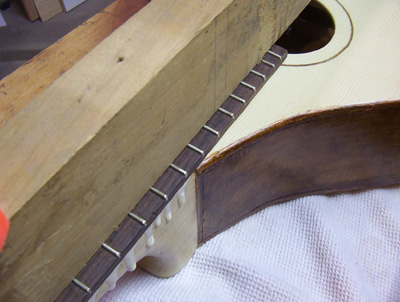

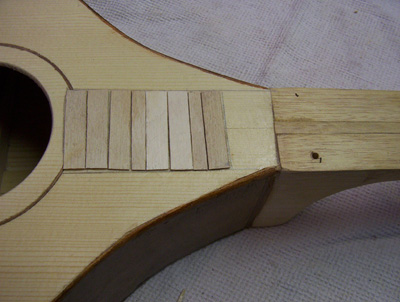

Mise en place et collage de la touche
209    206    224    226

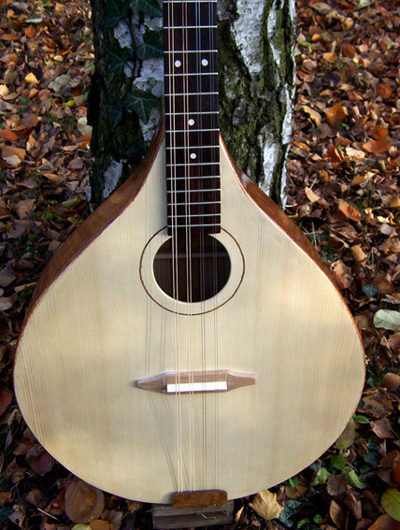

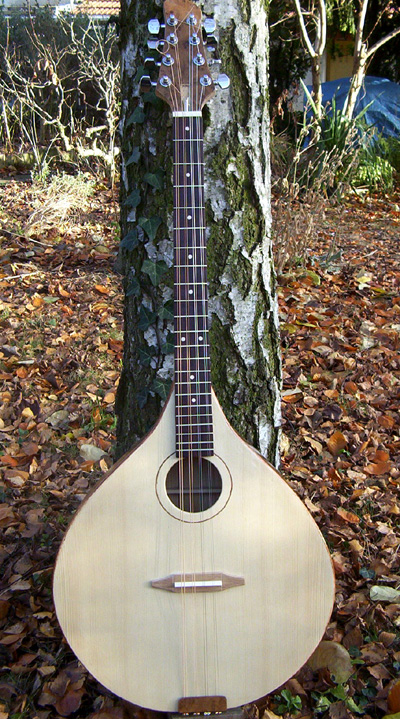

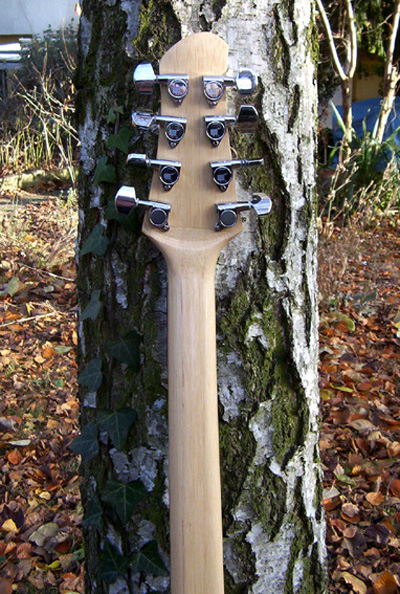

Après le vernissage, résultat final :

243    246    247

249   245    248
