Construction d'une guitare 4 cordes

J'ai réalisé cette guitare grâce à l'excellent site de Patrice Blanc. C'est ma première construction. La table, le fond et les éclisses sont en contreplaqué CTBX de 3mm, pour le manche et la touche, j'ai utilisé du contreplaqué bouleau 5mm, de la planche de sapin, pour les sillets de l'os (à moelle !) et de la collage blanche à bois. Le son est parfois curieux, mais dans l'ensemble, c'est pas trop mal.

cintrage

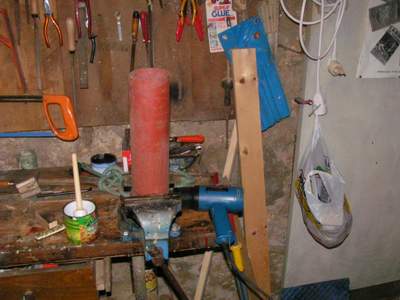

1- Pour cintrer les éclisses : un bout de tube d'acier dans un étau,
un pinceau, de l'eau et un pistolet à air chaud.
C'est primitif mais ça marche !

        2- Les éclisses humides sont cintrées à chaud puis disposées dans le gabarit
        (moule réalisé en   agglo)
       On remarque aussi les contre-d'éclisses réalisées avec des tasseaux de sapin de 1x1 cm. Un trait         de scie tous les cm permet de les tordre sans trop de difficulté.

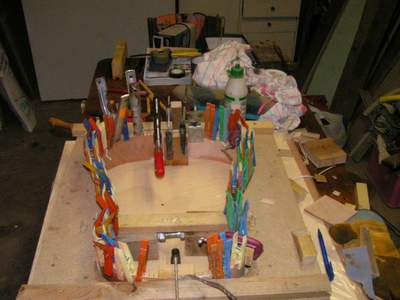

3- Collage des contre-éclisses, les pinces à linge servent de serre-joint.

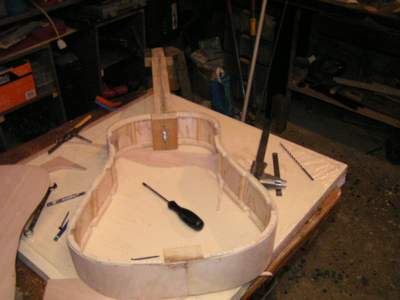

4- Les contre-éclisses sont collées des deux cotés de la caisse. Collage à présent des barres d'éclisses (demi-ronds en sapin de 5mm de diamètre) perpendiculairement aux eclisses,
pour les renforcer. (est-ce vraiment nécessaire ?)

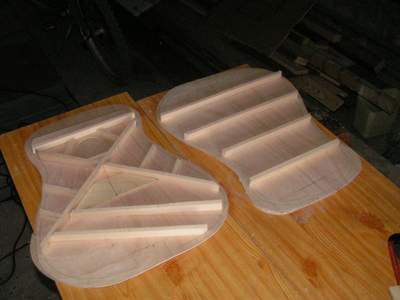

5- Le fond et la table sont découpés dans du contreplaqué de 3mm. Les barres
de la table et du fond (tasseaux en sapin de 2 ou 3 x 1 cm) sont disposés
à leurs emplacements pour le barrage.

6- Le Barrage : collage des barres de la table qui est déjà percée,
on procèdera de la même façon (comme on peut) pour le fond.

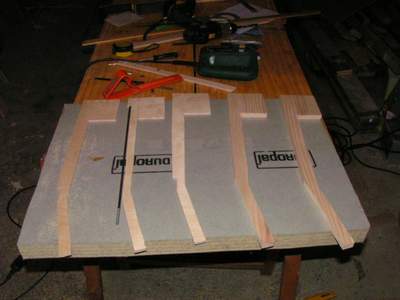

7- Le manche se compose de 5 morceaux, 3 en contreplaqué bouleau de 5mm
et 2 en sapin de 2cm d'épaisseur. On remarque le truss-rod en position sur l'un des morceaux.

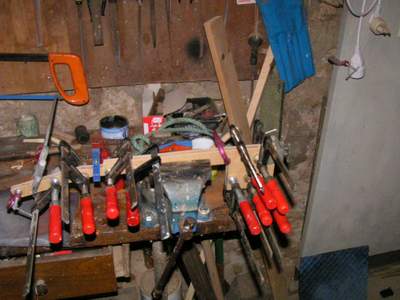

8- Collage des 5 éléments du manche. Les 3 pièces en contreplaqué au centre.

9- Le manche est collé. Deux pièces en bois on été rajoutées pour former la tête.
Il ne reste plus qu'à lui donner sa forme définitive
(Rape, rabot, ciseau à bois, ponceuse). On voit aussi la table, les barres ont
été profilées (une fois collées) à l'aide d'un ciseau à bois.

10- Assemblage du manche (tige filetée et 2 vis)

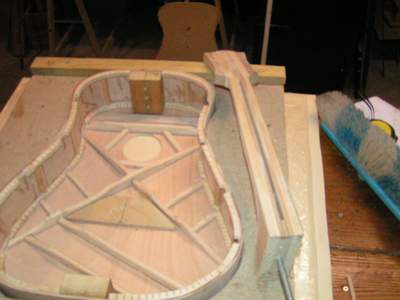

11- Réalisation de la caisse.
La table est présentée sur les contre-éclisses.
Le manche a sa forme définitive.

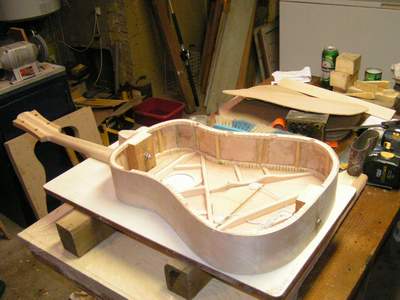

12- Le manche, le fond avec ses barres profilées et le truss-rod réalisé
avec une tige d'acier de 5mm de diamètre.

13- Les micros piézzo.
Avant de coller la table, j'ai prévu d'installer deux pastilles
piezzo, reliées à une prise jack.

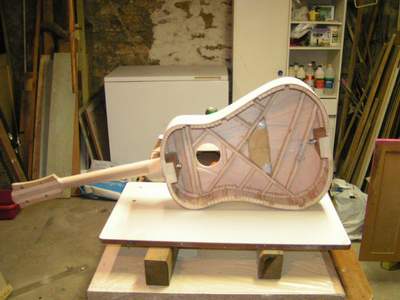

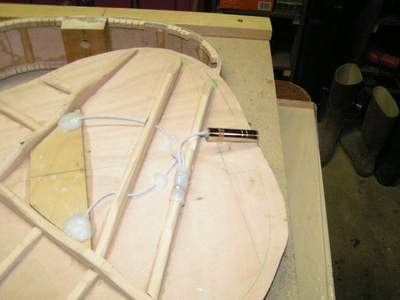

14- Les pastilles piezzo sont collées sous la table.

fin 1

15- La table est finalement collée et le manche assemblé

16- Le fond est collé, détail du chevalet avec ses chevilles
et son sillet en os à moelle.

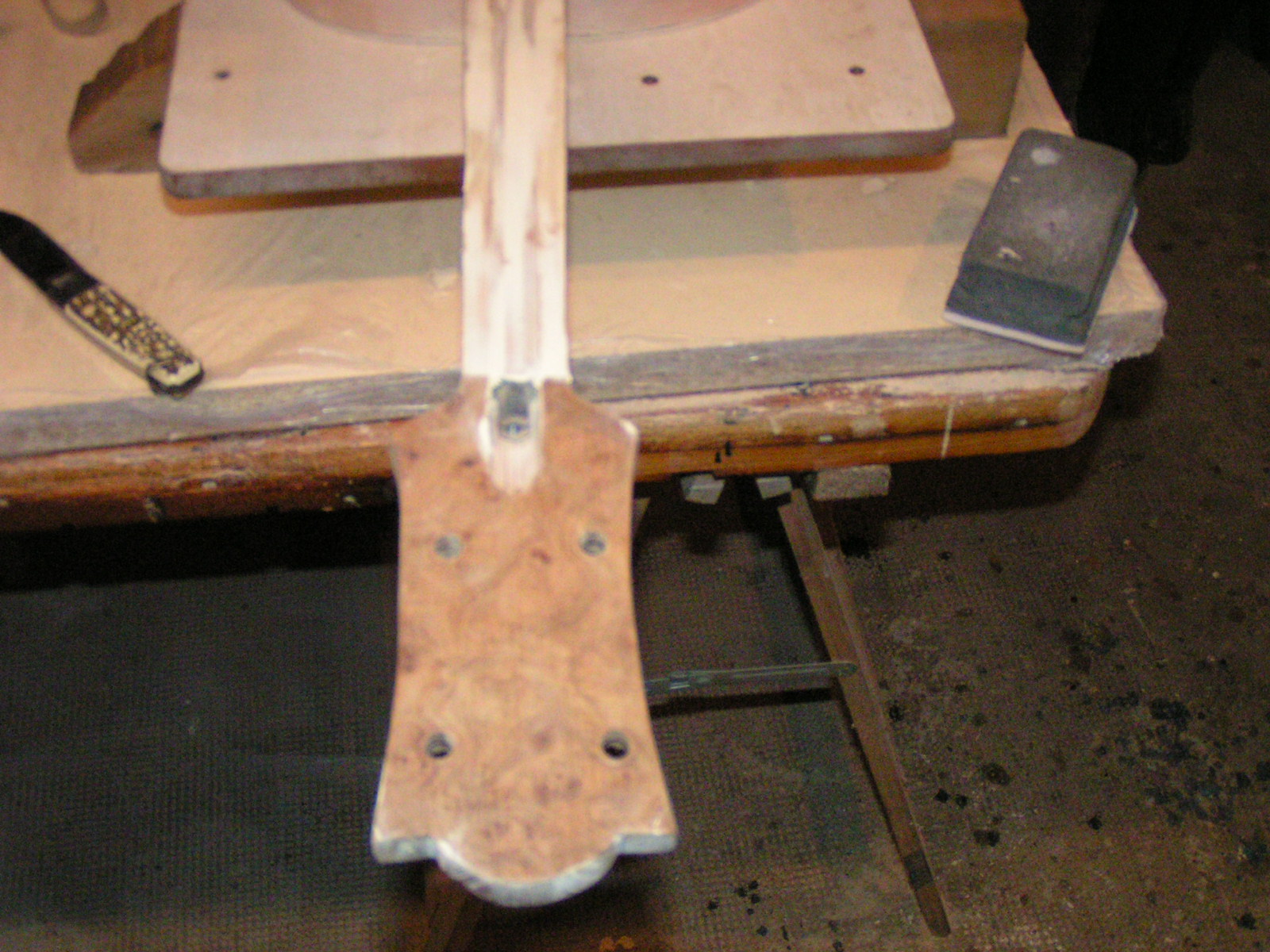

17- Détail de la tête recouverte d'un placage et percée pour recevoir les mécaniques

18- La touche en contreplaqué bouleau et les frettes (ép. 2 mm) ont été achetées
chez Luthimate (voir dans les liens) sont en alliage (nickel/argent) 12 %.

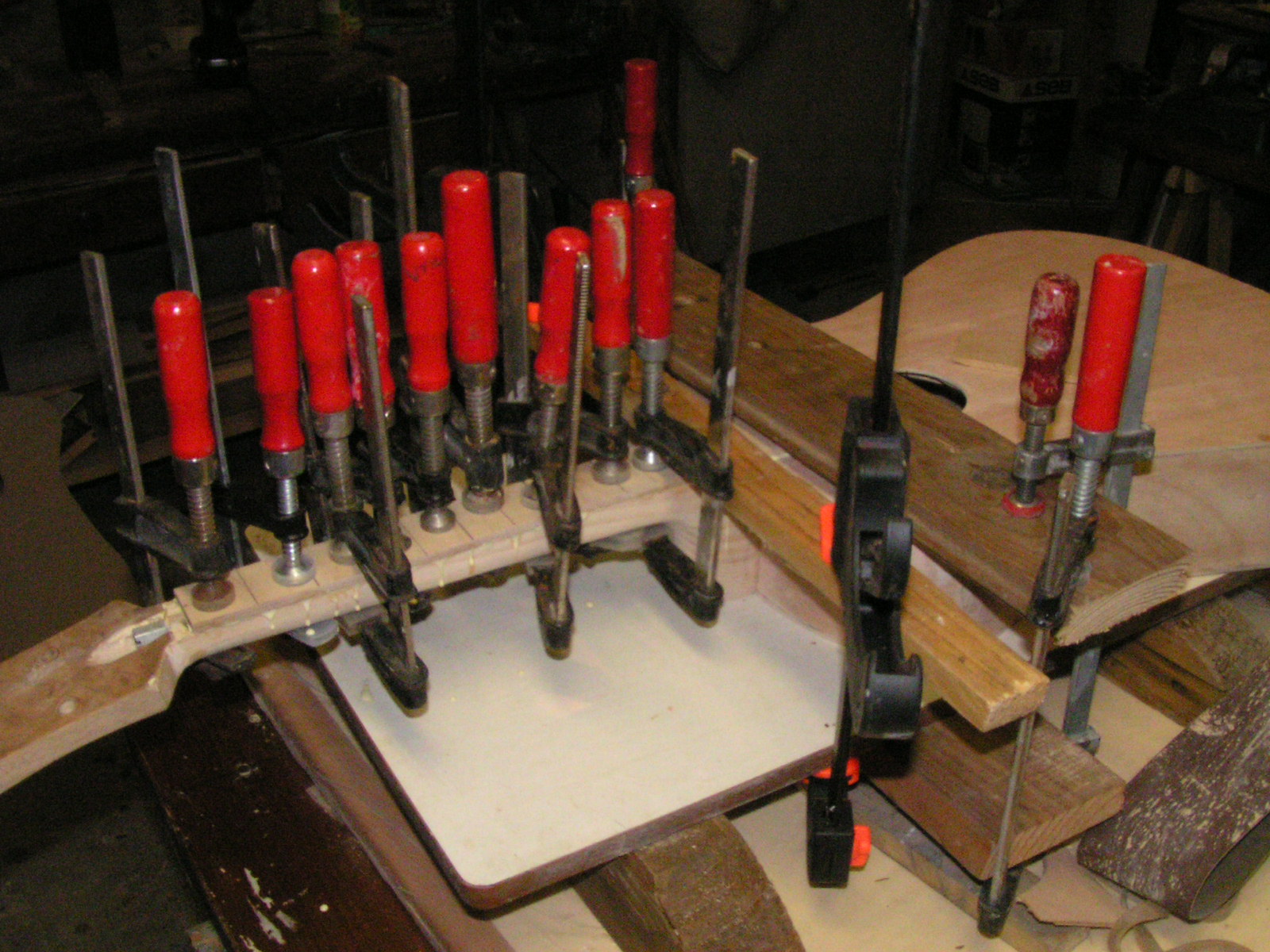

19- Ici : le collage de la touche

20- Pose des frettes

21- Une couche de fond dur avant le vernissage au pinceau.

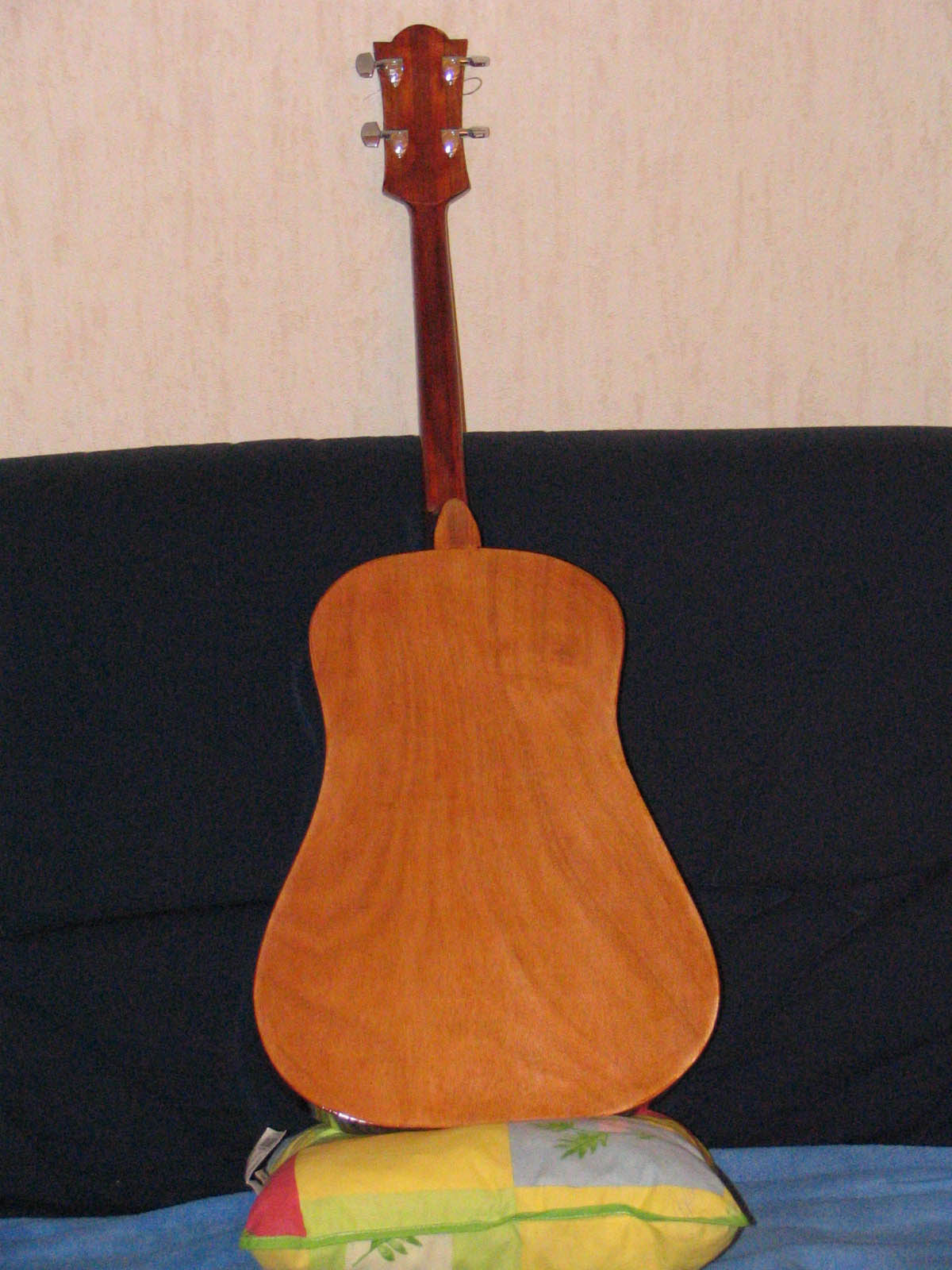

Après quelques couches de vernis, le résultat final.
