Construction du bouzouki (number two !)


C'est mon deuxième bouzouki, et c'est aussi mon instrument de prédilection.

 Matériaux utilisés :  - Caisse : contreplaqué ctbx 3mm +  pour le barrage du tasseau en sapin 1x1 cm et 1x2 cm
                                - Colle à bois, colle cyanoacrilate, araldite, teinture, vernis.
                                - Manche et touche  : contreplaqué bouleau 5mm, planche en ramin
                                - Silets : os à moelle
                                - Frettes 2 mm
                                - 8 mécaniques
                                - Truss-rod : tige filetée de 5mm
                                - Cordier : un bout d'acier de récupération.
                                - Placage de la tête : loupe d'orme (récupérée sur un vieux bois de lit...)

Diapason de l'instrument : 62 cm.
Ressources :       je me suis largement inspiré d' un plan trouvé chez : luthier

                            et enfin des photos et explications  du luthier amateur Yves Fesselier : http://yves.fesselier.free.fr/

(Cliquer sur les images pour agrandir)

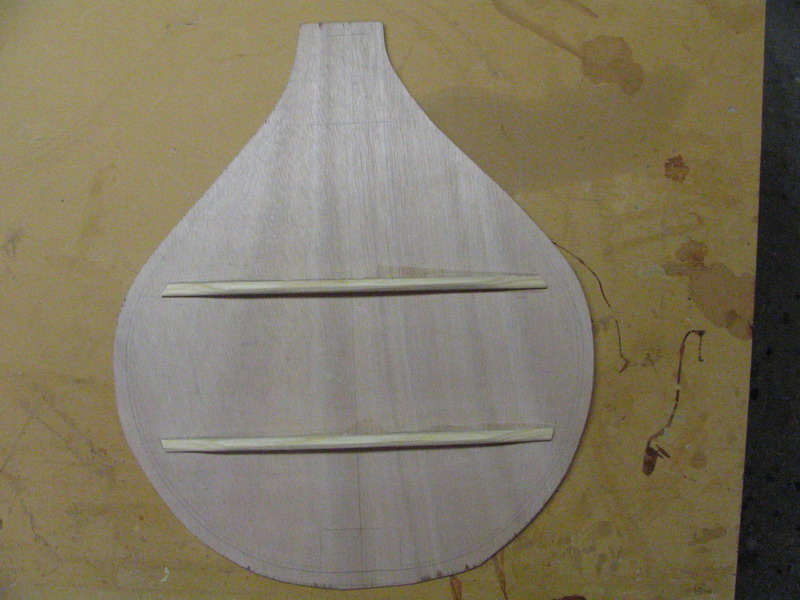

La caisse :

 fond    table    eclisse1    eclisses2

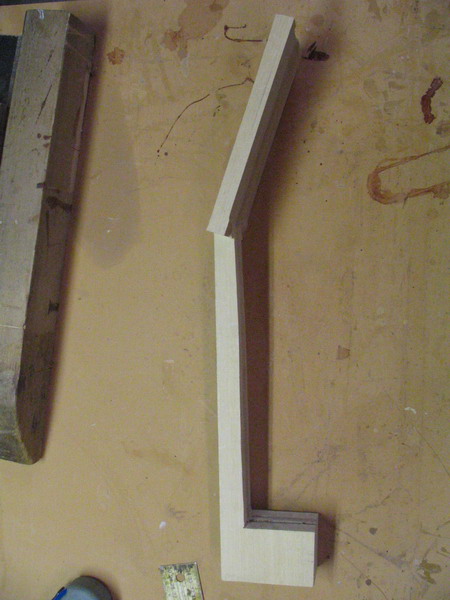

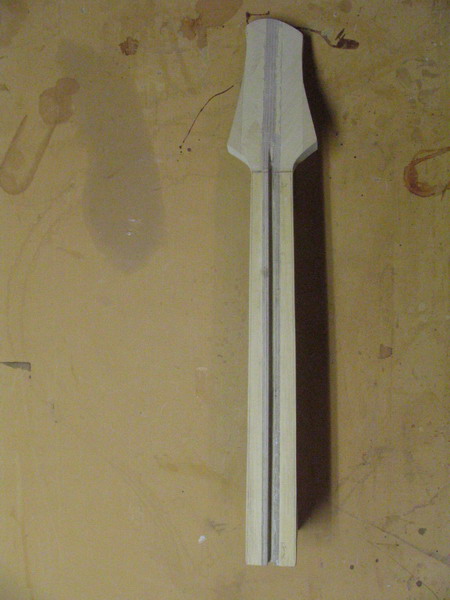

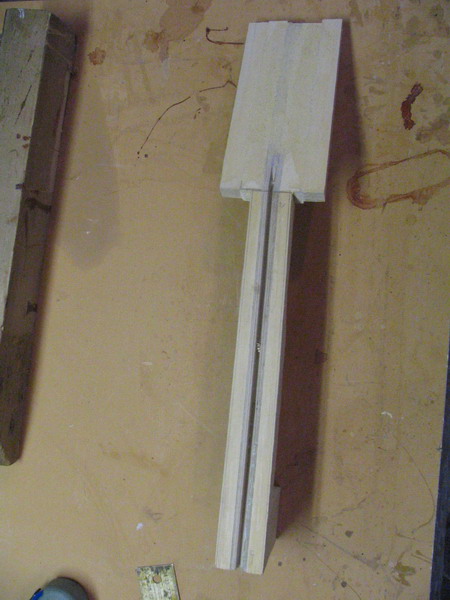

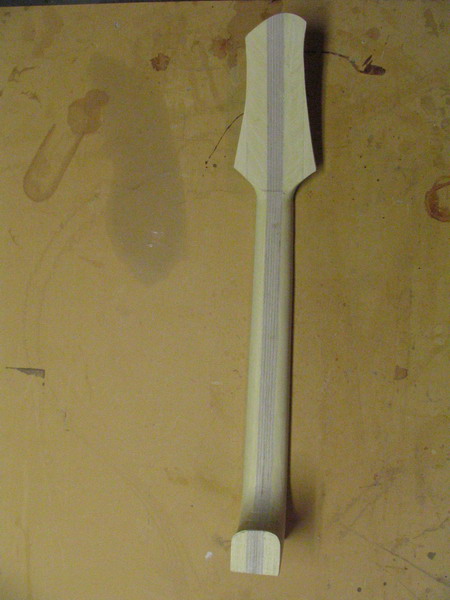

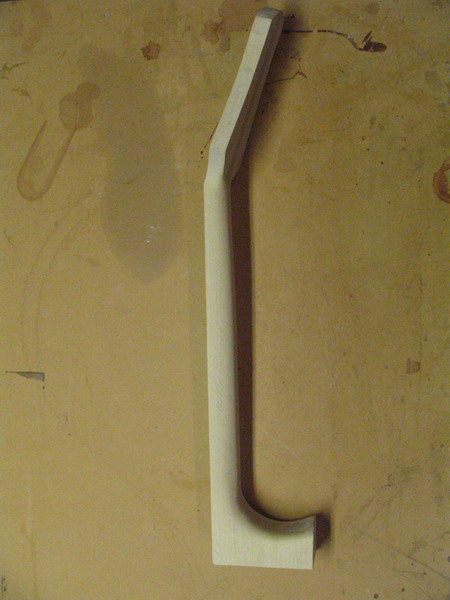

Le manche :
manche1    manche2    manche3    manche 4    manche5          debut

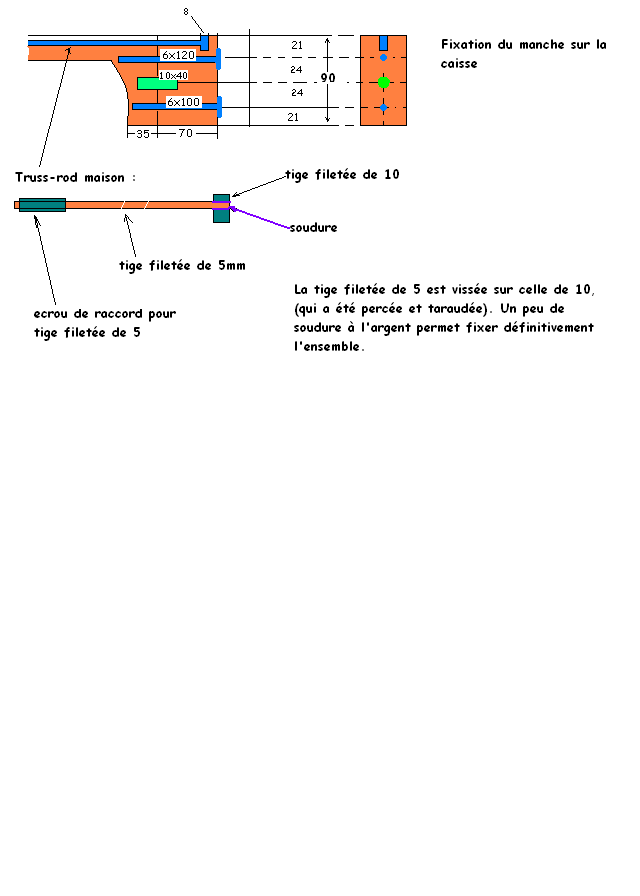

Fixation manche-caisse avec le truss-rod :

fixa

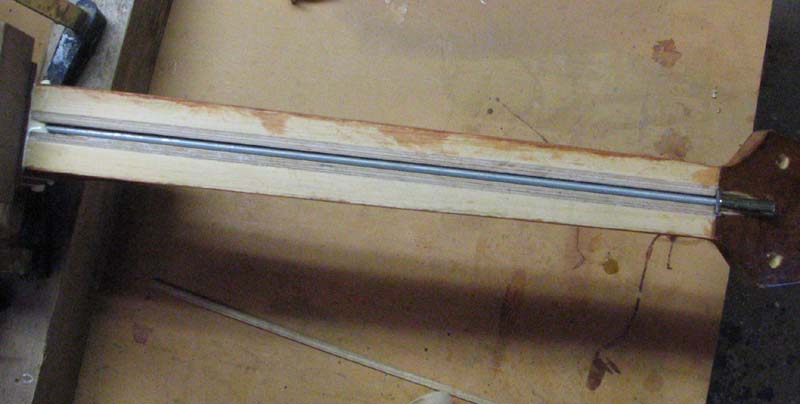

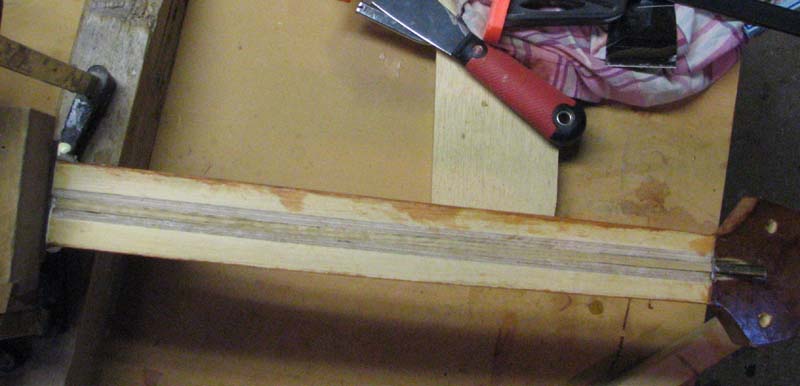

Le truss-rod est posé puis la table est collée :

               truss1      truss2    table

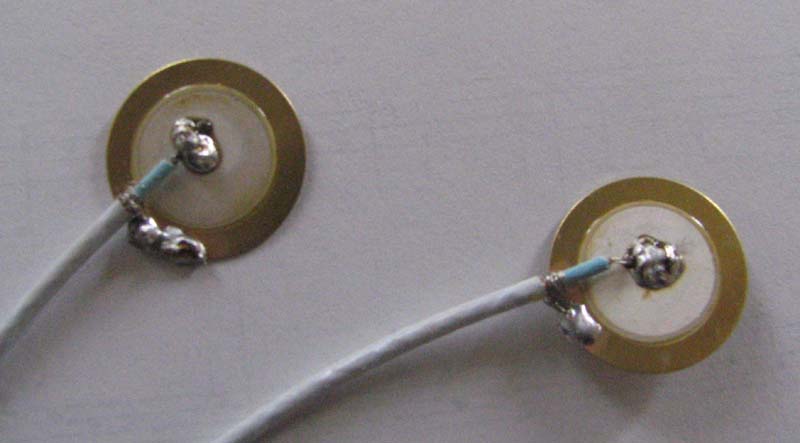

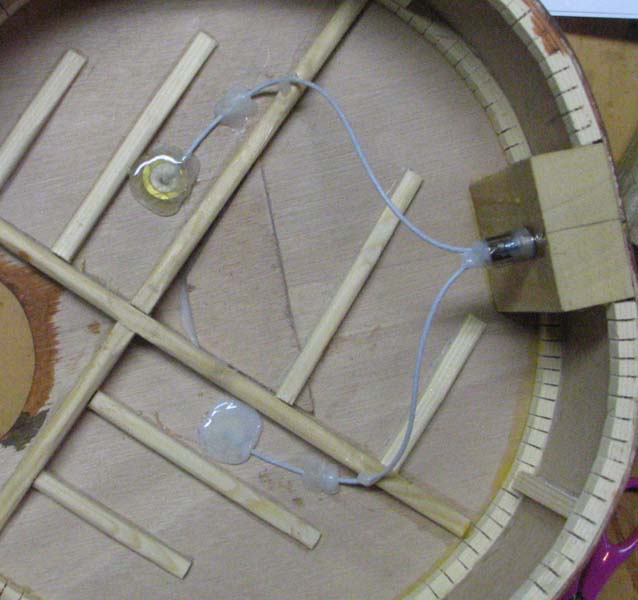

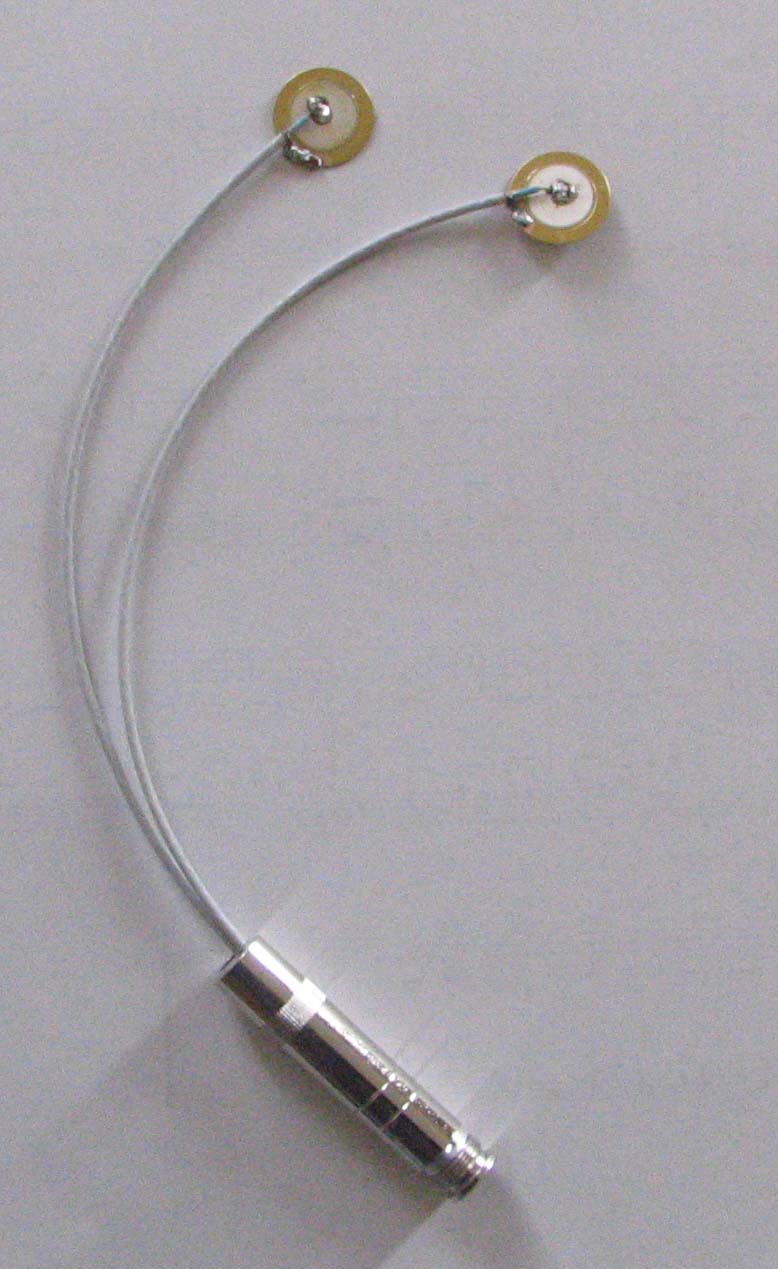

Les micros piezzos :

piezzo1    piezzo2    piezzo3    piezzo4       deb

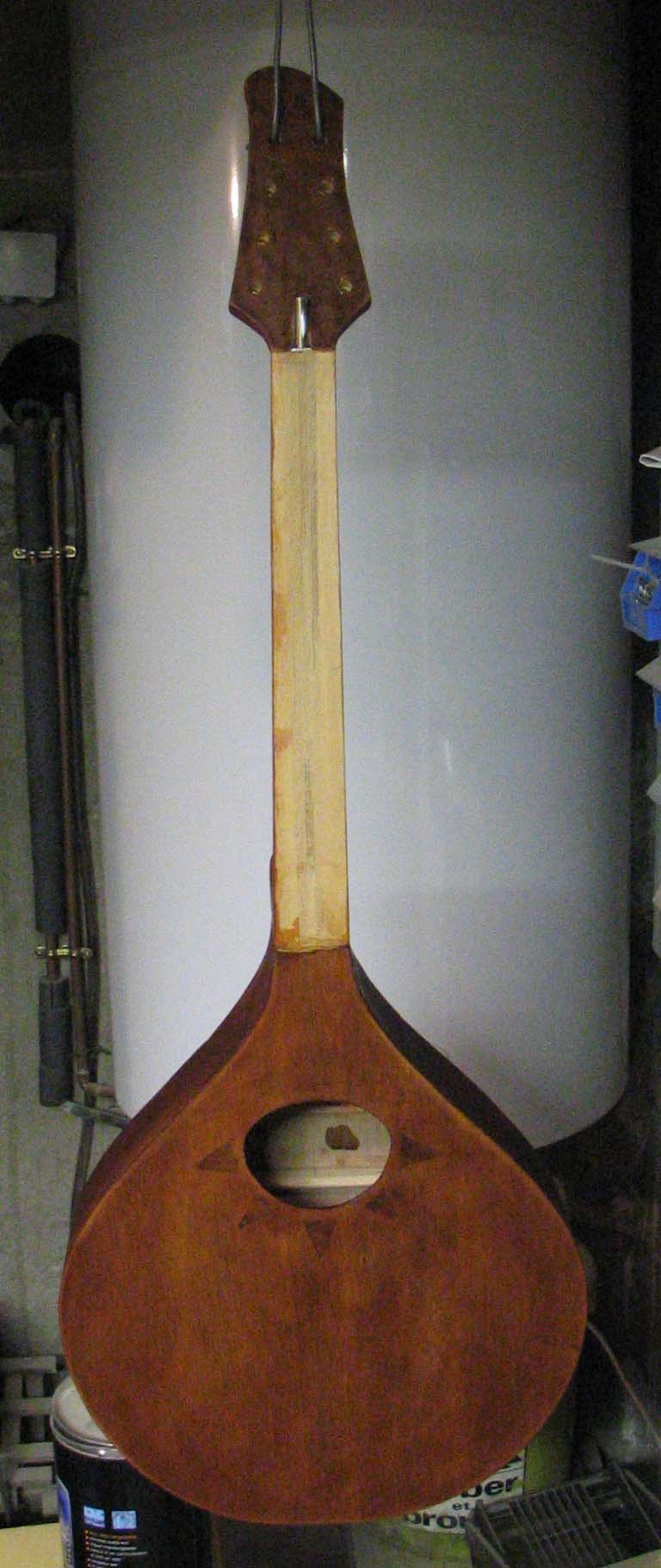

Le fond est ensuite collé (comme pour la table), ainsi qu'un plaquage  sur la tête. Les trous
pour les mécaniques sont percés.

09_7
                                                             deb

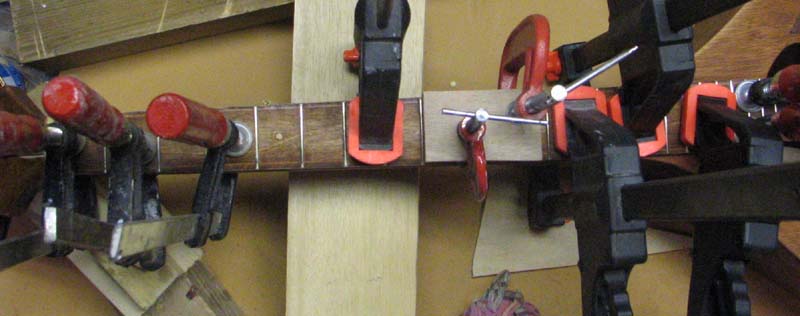

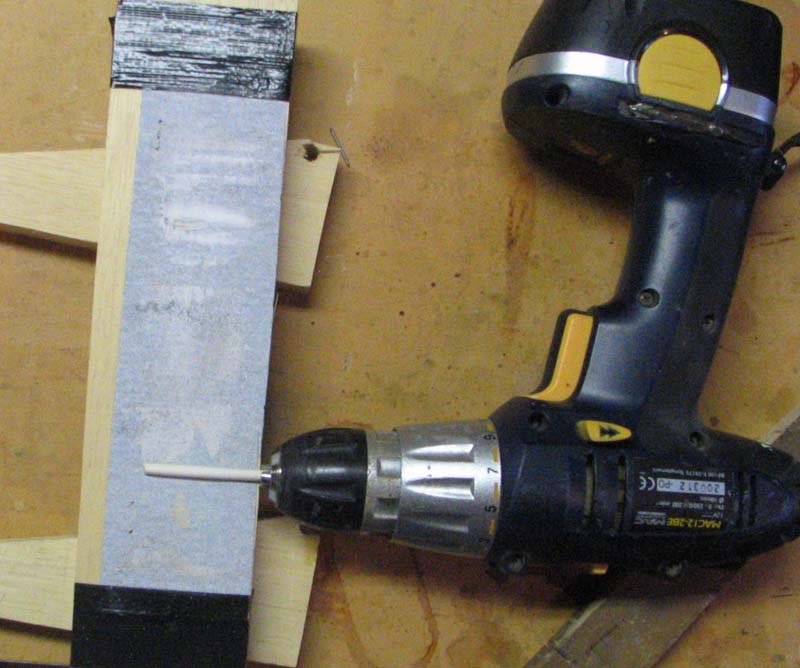

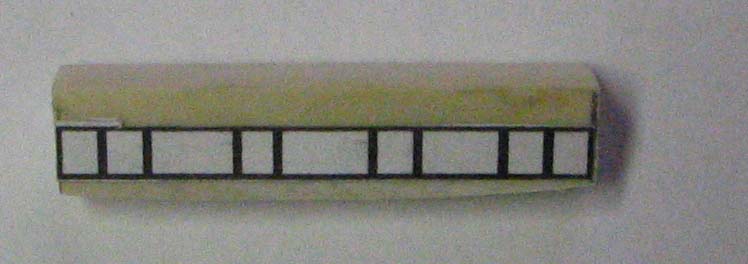

Frettage et collage de la touche  :                    Pour fabriquer (en os) les repères de la touche :

fret1    touche            os : un bout d'os  repere : l'arrondir
                                                                                                 Insérer ensuite (en force) des petits bouts dans des trous
                                                                                                     préalablement percés sur la touche.


Pour le tracé des frettes, je me suis aperçu, (de façon empirique) qu'il fallait retirer une petite longueur aux résultats théoriques
donnés par le calcul et cela uniquement pour les 4 premières frettes. Sinon les premières notes de l'instrument sont trop hautes.
Méthode empirique :
mesure 1ère frette =  mesure théorique  -  2 mm
mesure 2ème frette = mesure théorique - 1,5 mm
mesure 3ème frette = mesure théorique - 1 mm
mesure 4ème frette = mesure théorique - 0,5 mm

Pour le calcul de la position des frettes voir les utilitaires du site
ou chez les "tontons luthiers" :  http://www.forum-lutherie.fr/)
Il y a aussi un très bon cours en images sur la pose des frettes dans le site
 de Patrice Blanc : http://www.patrice-blanc.com/

bouzou

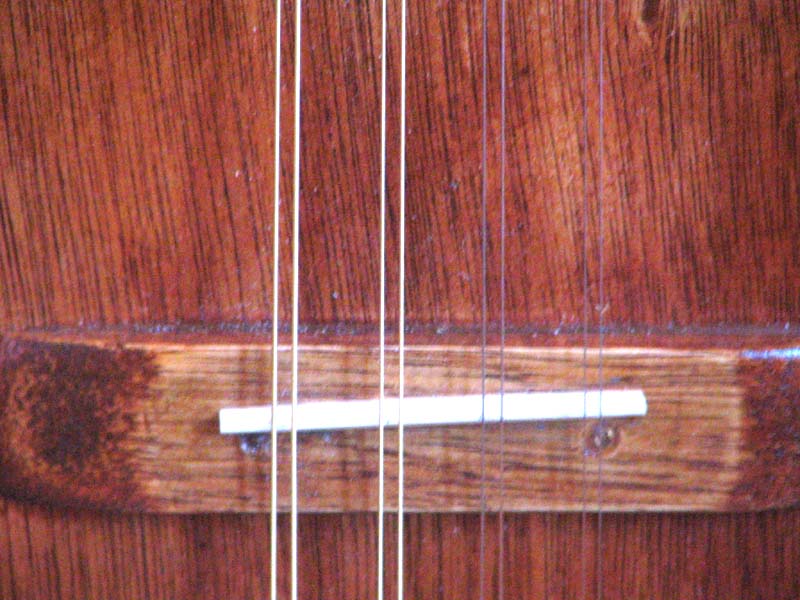

          Il faut vernir, puis  poser le chevalet, les silets, le cordier et les cordes.
             C'est là que les problèmes de réglage vont commencer...

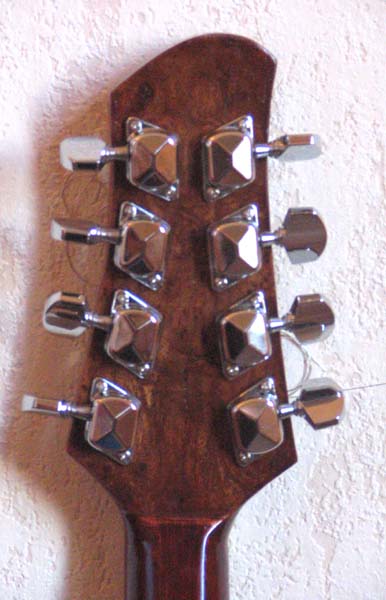

                       Les mécaniques :   meca   Le silet de tête :   silet

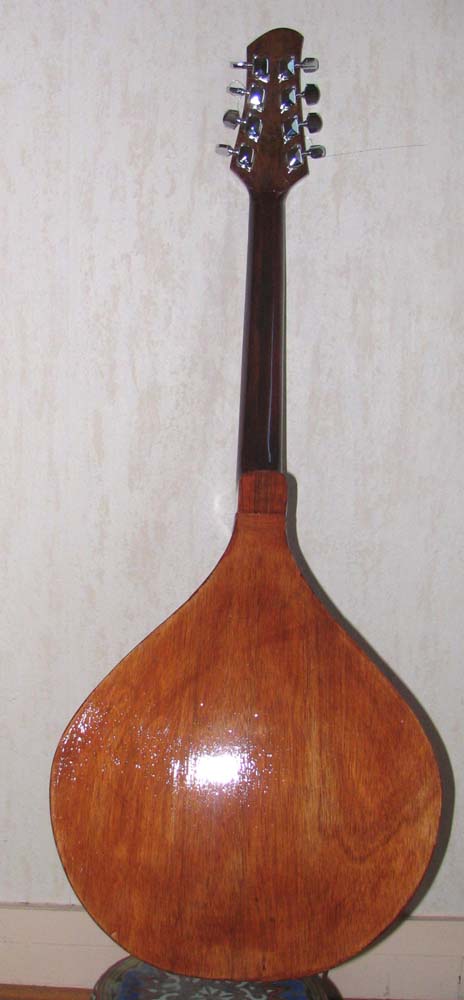

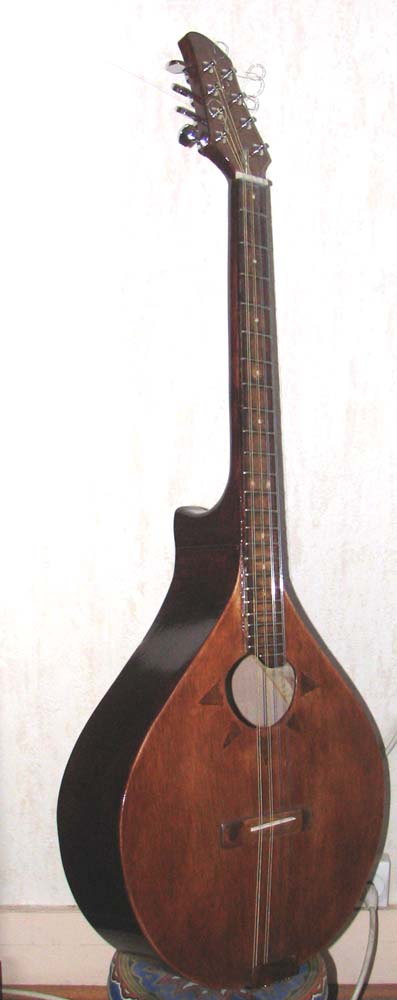

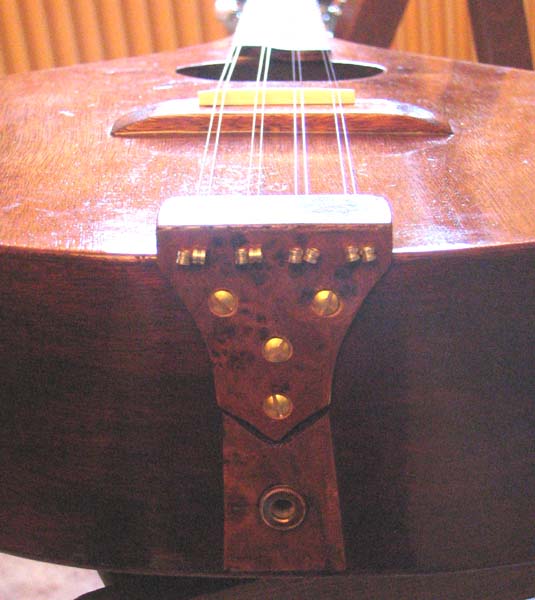

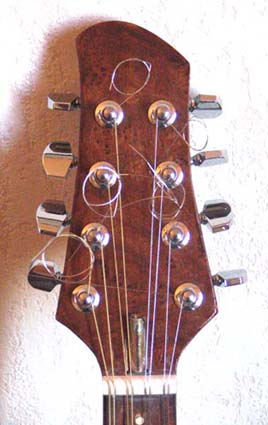

C'est terminé :
(cliquer sur les images pour les agrandir)


fin1    fin2    fin2bis       deb

 FIN3  FIN4    FIN5    FIN6


Essais

J'ai monté sur ce bouzouki 8 cordes  pour guitare folk "Extra Ligth" :
2 ré, 2 sol, 2 si, 2 mi.
Il est accordé en DGBE (comme une guitare moins 2 cordes).
L'écart entre chaque double corde est d'environ 2mm au maximun.
Malgré mes corrections "au pif" sur la position des frettes,
les premières notes sont un peu hautes, mais cela reste acceptable.
L'instrument à une bonne sonorité et est assez puissant. D'un point de vue acoustique, l'usage du contreplaqué pour la caisse, le manche et la touche
n'est pas une trop mauvaise idée.
 (Il faudrait pouvoir comparer avec un modèle "tout en bois").
Bien sûr, niveau finition, c'est autre chose...
son Ecouter l'instrument son
Les cordes à vide et la gamme en Ré Majeur : son1
Bossa-Nova : son2
