Construction d'une basse acoustique 5 cordes
(Diapason 87 cm)

retour              retour


  Je vois les choses en grand, et je me lance dans la construction de cette basse pour Julien. J'utilise les mêmes matériaux et procédés. Seule chose inconnue, le son que voudra bien produire l'instrument. J'ai un peu peur aussi au niveau de la tension que les cordes vont exercer sur le manche, le truss-rod "maison" sera-t-il suffisant?  Enfin pour les sillets de tête et de chevalet, il me faut trouver un os à moelle géant...



Les éclisses :


basse1
               1- Après cintrage à chaud, les éclisses sont disposées dans le moule.
                      Les éclisses sont en contreplaqué CTBX de 3 x 100 mm



                                                    basse2


basse3
                2-   Les éclisses sont collées sur des tasseaux en hètre.
             On remarque le pan coupé qui permettra, je l'espère un meilleur accès à
             la touche.

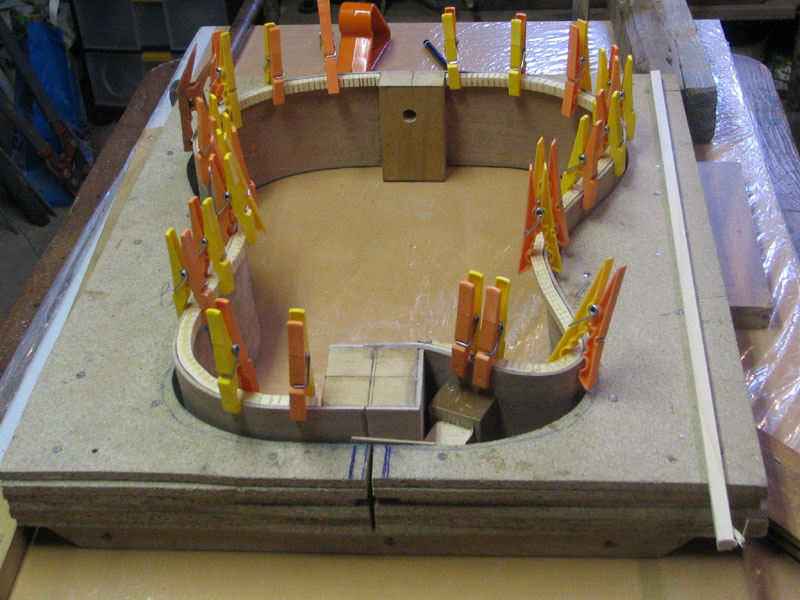

basse6            3- Mise en place des contre-éclisses.


             basse7                            debut

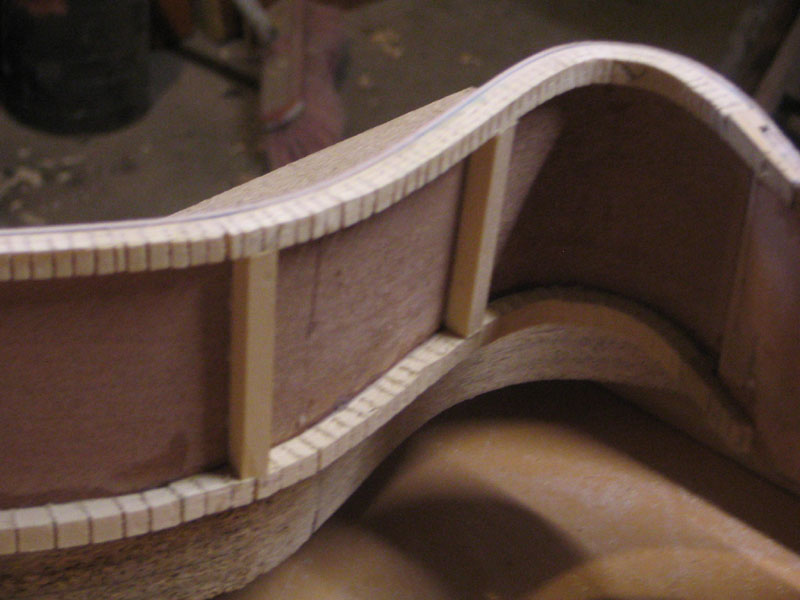

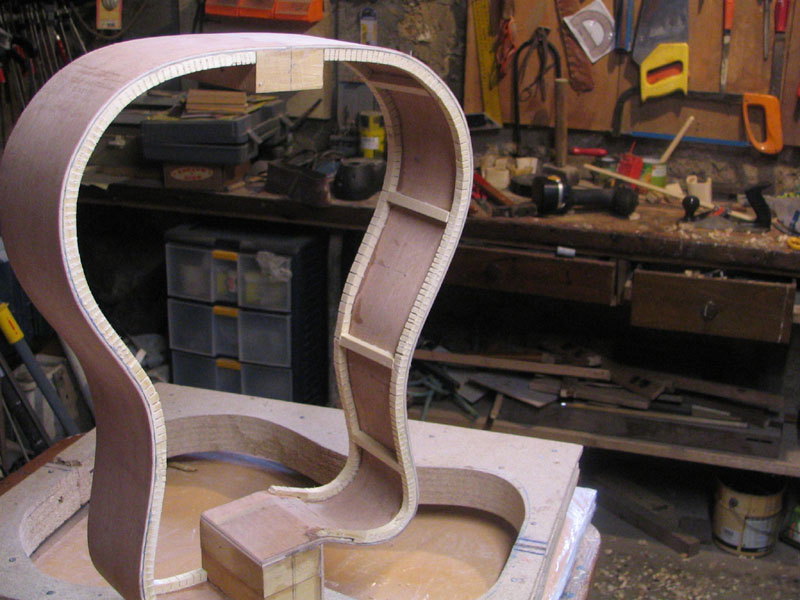

Les contre-éclisses et les barres d'éclisses sont collées :

basseB1
                                       basseb2 Ici : 2 barres d'éclisse

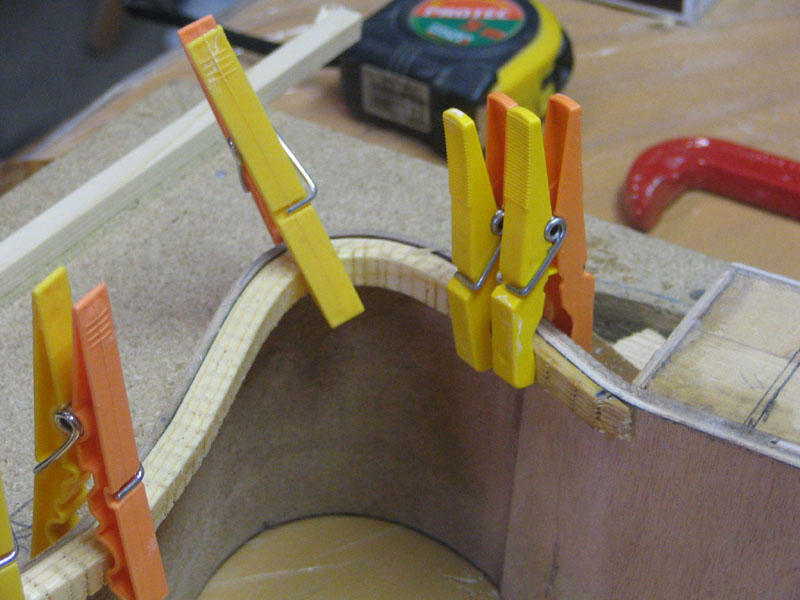

 Les contre-éclisses, détail :    contreeclisse





                                                                      La table , le fond :


basseb6
       Barrage en X de la table.
       La table a été découpée dans du contreplaqué 3mm (le même que pour les éclisses),

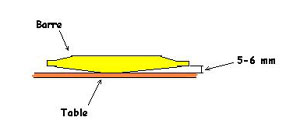

       les barres en X sont en sapin de 2x1 cm. Elles sont profilées au
        rabot pour donner un forme légèrement bombée à la table.

          barre

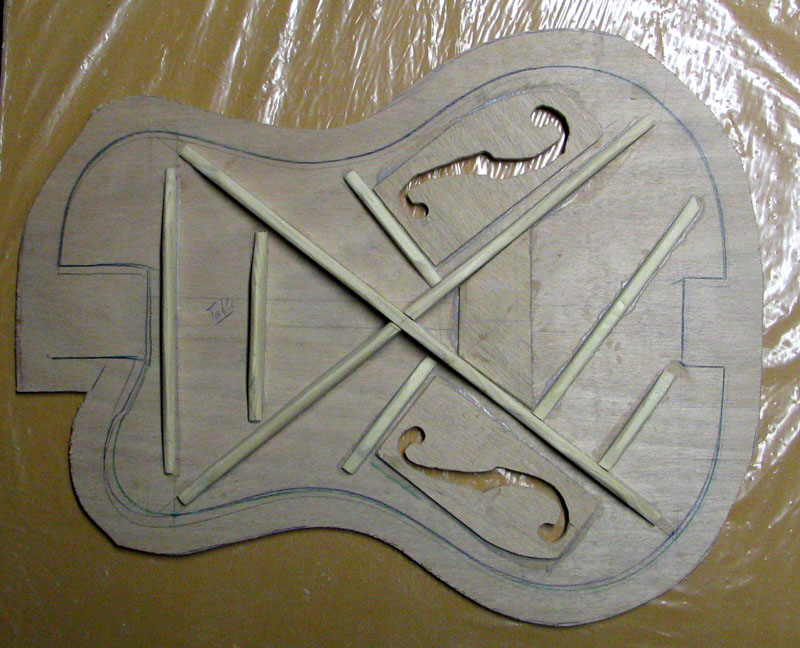

bassec3    Le collage des barres est terminé. Les ouïes sont découpées.
    J'ai renforcé au niveau des ouïes et de l'emplacement
     du futur chevalet en collant des morceaux de contreplaqué.









bassed9

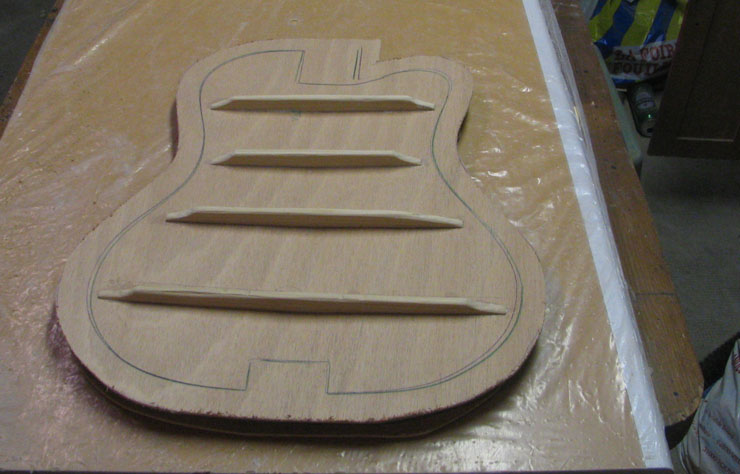

       Même travail avec le fond.









Le manche, la tête :

                                                                            ebauchemanche



mancheE7

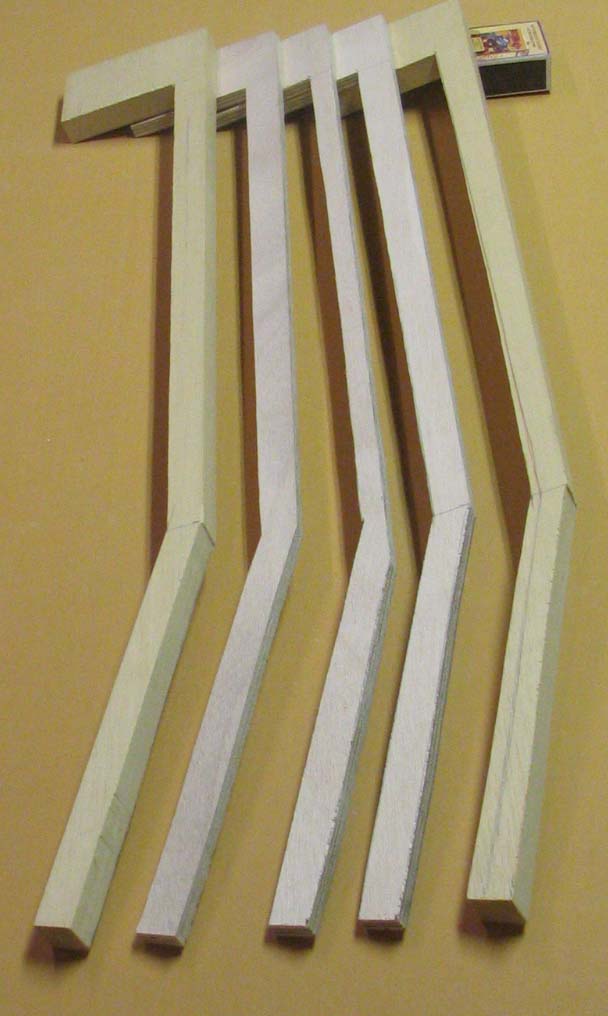

    Le manche est réalisé à partir 5 éléments (ramin, contre-plaqué). Ils seront
     collés sous presse. L'élément central du  manche
 est plus mince, en prévision du
truss-rod.
       Longueur du manche : 53 cm.
       Longueur de la tête : 24 cm.










bassef3

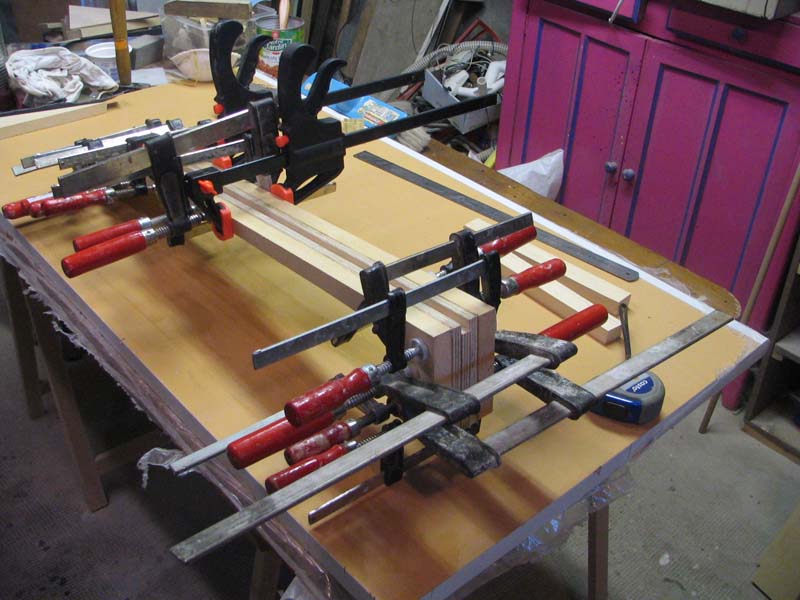

    Collage des divers éléments du manche.

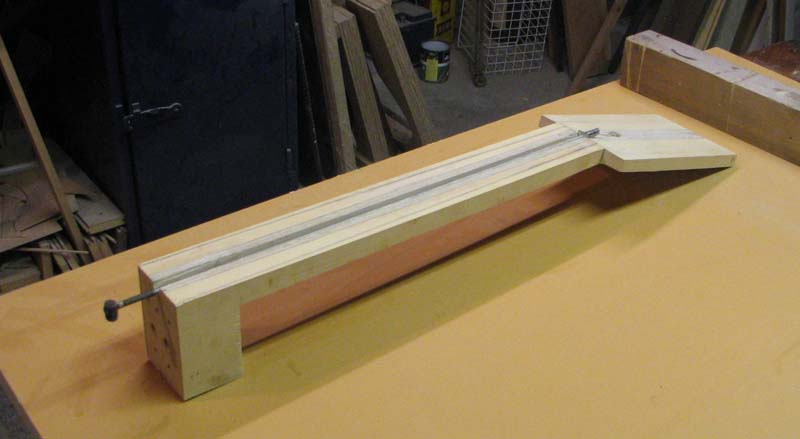

bassef4      Le collage du manche est terminé et le truss-rod est posé.
         bassef5    Il faudra le mettre en forme avant de poser les mécaniques.

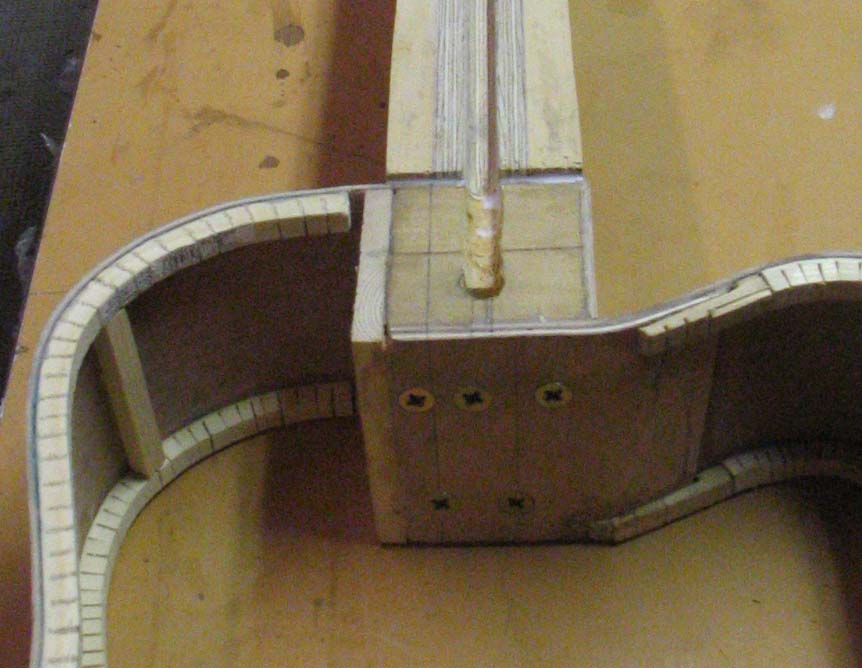

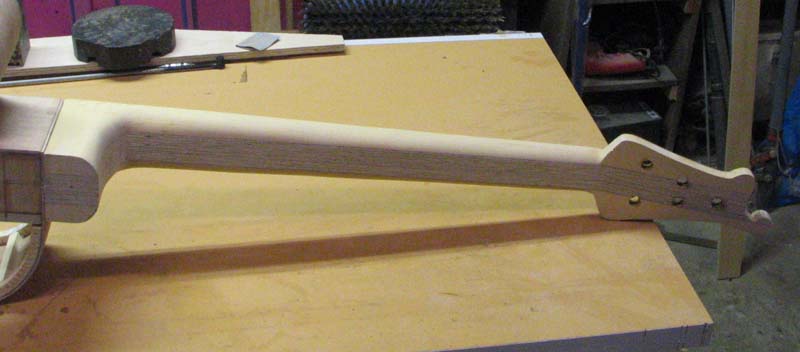

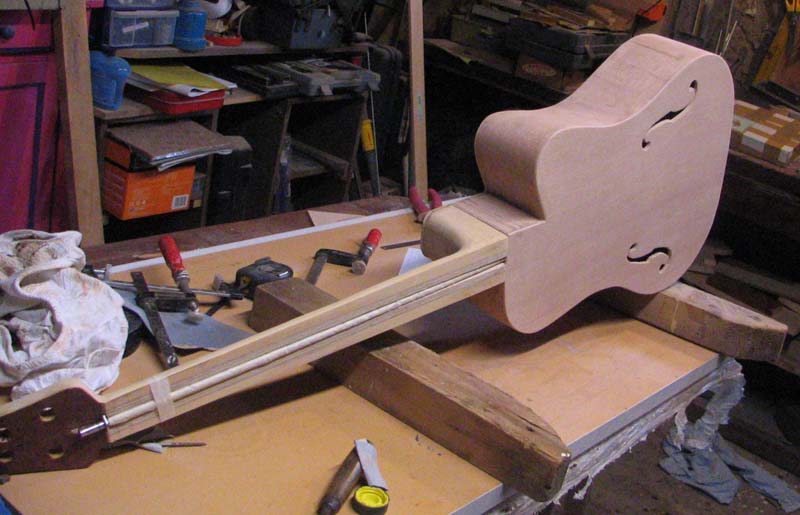

17-1       Le manche a été mis en forme et fixé sur la caisse. Les trous sont percés pour recevoir les mécaniques.

                                                                                                          Truss-rod (détail).
       17-2    17-3    17-6

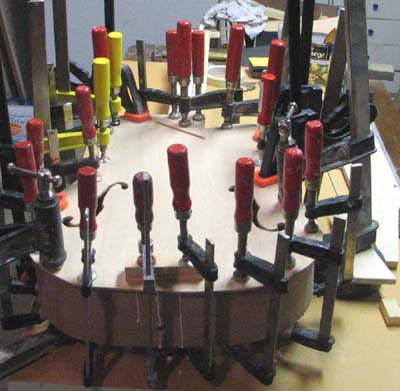

17-7       Collage de la table.









2 micros piezzo, du fil audio blindé (mono), une prise jack femelle,
un peu de soudure et les micros sont près à poser...
19-1                                      19-2  Pose des micros piezzo sous la table


    19-4

    Le frettage.
        Les frettes de 2,8 mm sont posées sur la touche, on remarque
         aussi les repères faits en os.


19-5       19-6

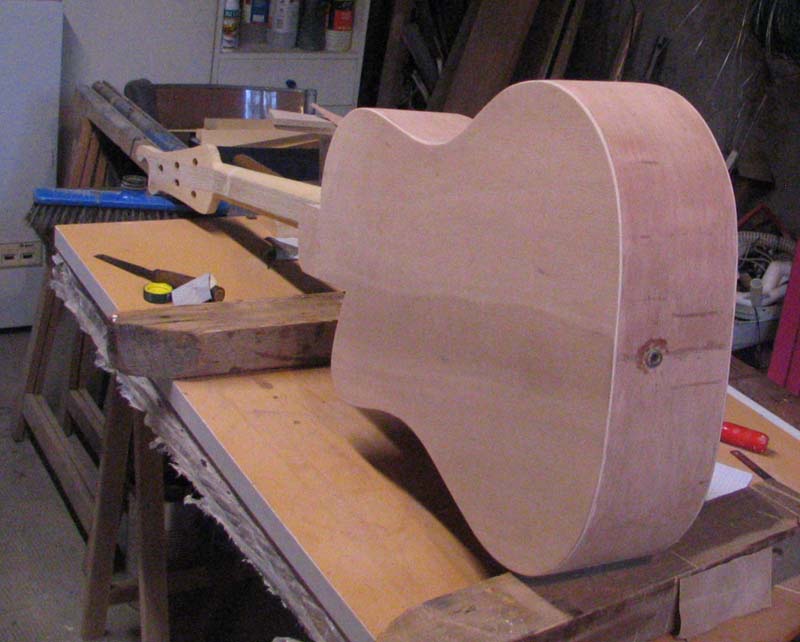

                                                                                La guitare est en bonne voie, on remarque la sortie jack.

19-7

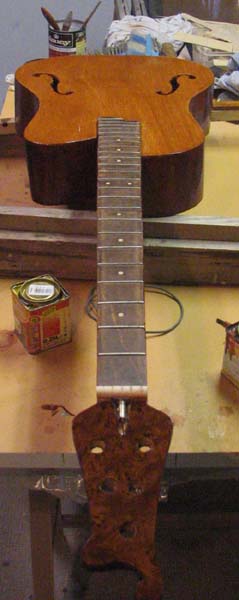

       Collage de la touche ...




22-6       22-7       Le Vernissage....





La guitare est terminée, les photos :




bassefin1

Détails : les mécaniques et le cordier.

  bassefin2        bassefin4    bassefin4


Essais :
En acoustique le son est satisfaisant sauf pour la corde de SI grave, cette corde est trop molle.
C'est pourtant une 130 pouces, il faudra voir ce que ça donne avec 135...
Sinon avec un ampli et un pré-ampli l'ensemble n'est pas mal . Je pense cependant qu'il vaut mieux pour une basse acoustique se limiter à 4 cordes.

Dernière nouvelle : j'ai changé la corde de SI, avec 135 pouces, c'est mieux.
